Тема: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Всім Бобра!

Заміна вихлопної системи

/upload/iblock/258/0nq85pxd4mm6gtj7sbrao6ud0snm677h/vikhlop.jpg

Поточний стан

Старий хомут стик в стик заржавів
/upload/iblock/d47/nb1ekfghyjqprvp80i8tvopdcdqgm5ce/IMG_20220808_065903.jpg


Резонатор ще живий но місця входу і виходу всі ржаві
/upload/iblock/469/7qmtv1fr9x6ldtcaz9mcif2140758ygb/IMG_20220807_091217.jpg
/upload/iblock/bbc/s7bcu3pble6skn9n9sikq9vjjdmhppfl/IMG_20220807_085122.jpg

Кріплення відпало + дирка в три пальці
/upload/iblock/dcc/q8v2k0b2mn15f3vuztlf7y3b8amxcweb/IMG_20220807_085115.jpg

Скоро і тут відпаде. Місце зєднання резонатора і глушака. Хомут самоліквідувався.
/upload/iblock/e95/kfvhhv7vqsosk9rqe14xnm6vtgnb0tfz/IMG_20220808_065940.jpg

Вхід в глушак
/upload/iblock/641/9hizqn3jco3k01u6aosea1euk15ck2eh/IMG_20220807_085158.jpg

Вихід з глушака
/upload/iblock/6b9/b3z9pg1oe2imintb3ebw86zx8hb85mye/IMG_20220808_070003.jpg

Шукаємо номери детальок в Dialogys і можливу заміну.

Кільце - знайти оригінал, ще та проблема. Одні підробки. Ставити щось на заміну не варіант - довго не проходить.
Як відрізнити ортгінал від підробки ось тут:
https://kontrafakta.net/poddelka_avtoza … 353-1.html
Увага! Ціна оригінала кусь-кусь однако.
/upload/iblock/b55/i9pj4gbd1p5pzfrppk2gseqn47sgbnay/1.jpg

Гаєчки + шпильочки або просто болтікі кому як подобається.
/upload/iblock/6e2/j5n407yvvfevcplw93f2qy0u46k33bni/2.jpg

Пружинки не забуваємо. Якщо старим кирдик.
/upload/iblock/1fe/sdvxg2dnfeqc5e3twzqmkgxt9giijfjy/3.jpg

Резонатор. Купити оригінал - ціна космос. Беремо аналог від BOSAL.
/upload/iblock/55a/c2b7m6t3kn23s6e2l4lvb3zp76jnmkl1/4.jpg

Хомутік для кріплення резонатора на каталізатор 50 мм
/upload/iblock/b78/3vbrhkgwxa96gz67lkszzfyr7qly3lzu/5.jpg

ГЛУШАК. Тут хто як хоче. Оригінал ціна кусається. Ставлю аналог від BOSAL
/upload/iblock/136/fa0gkeuo3150i3xs9cng5dv735xbquis/6.jpg

Знову хомутік. Но вже до глушака. 45 мм
/upload/iblock/0a6/lvmo78z02xvqq6lo1wj37gybp46tpzft/7.jpg

Резиночки кріплення. Ліпше замінити. 3 штучки. Старі в запас.
/upload/iblock/782/775rjyao9s8gp4cvpcbts13mrd2xbbj8/8.jpg

Ну і хренметик.
/upload/iblock/827/036jvn4qd7z55d0v9t09ik5q3z0ccfhw/9.jpg

Що саме і де купляв, ціни
/upload/iblock/20c/h2b1k4zd5l15hnnfvifbwxripy2f6fyz/tseni-kus_kus.jpg

Ждемо деталькі
Продовження слідує...

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0
Спасибо сказали: az74, НАЗАВР, Sivil, Андрей_1234



2

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Спасибо, толково! В методичку!

Logan II 1,6 чип-тюн, ГБО
С уважением, Александр
  0

3

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Фото не відкриває((

Logan mcv 2011 CH/UA 1.6 16v К4М 105 к.с. 7місць LAUREATE ABS конд 4подушки ЕГУР ЕПГ ГБО-4 Hi-Flex
Незалежна, вільна і єдина Україна!!!
  0
Спасибо сказали: НАЗАВР, igorsh88, floyd473

4

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

jasonua написав:

Фото не відкриває((

Перезалив через галерею

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0

5

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

igorsh88 написав:

Всім Бобра!

дякую, м'ясо дичини -- завжди корисно!

igorsh88 написав:

Старий хомут стик в стик заржавів

igorsh88 написав:

Резонатор ще живий но місця входу і виходу всі ржаві

зрізати до живого місця болгаркою разом з хомутами; хомути зробити самому відповідної довжини з листової сталі (бажано оцинкованої); ущільнити тонким листовим асбестом. навіщо купувати дорогі оригінальні залізки, коли їх можна зробити власноруч з того, шо валяється у гаражах/сараях та на смітниках?

igorsh88 написав:

Продовження слідує...

???
"далі буде".

jasonua написав:

Фото не відкриває((

з усієї довгої онучі видно тільки 2 картинки (з них -- одна схема)...

ПТН-ПНХ
"Нам не страшні московські воші, нам страшні українські гниди." (С. В. Петлюра)
"Переговори з окупантами на твоїй землі можуть тривати не довше автоматної черги!" (В. С. Кук)
Sandero Stepway 2017, К9К С612
  0

6

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

igorsh88 написав:

Перезалив через галерею

ну, з цього й потрібно було б починати...

ПТН-ПНХ
"Нам не страшні московські воші, нам страшні українські гниди." (С. В. Петлюра)
"Переговори з окупантами на твоїй землі можуть тривати не довше автоматної черги!" (В. С. Кук)
Sandero Stepway 2017, К9К С612
  0

7 Відредаговано igorsh88 (2022-08-11 17:49:57)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

floyd47 написав:

зрізати до живого місця болгаркою разом з хомутами; хомути зробити самому відповідної довжини з листової сталі (бажано оцинкованої); ущільнити тонким листовим асбестом. навіщо купувати дорогі оригінальні залізки, коли їх можна зробити власноруч з того, шо валяється у гаражах/сараях та на смітниках?

Економія на копійках.  За 25 грн купити і не мучати Бобра

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0

8 Відредаговано floyd47 (2022-08-11 18:16:02)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

igorsh88, якшо воно є у наявності та коштує копійки,
то й нема про шо балакати. я ж не бачив оті усі ваші світлинки, котрі ви перезалили пізніше. ви ж там вище писали про космічні ціни. то я й всунув свого носа; каюсь, більше не буду.

ПТН-ПНХ
"Нам не страшні московські воші, нам страшні українські гниди." (С. В. Петлюра)
"Переговори з окупантами на твоїй землі можуть тривати не довше автоматної черги!" (В. С. Кук)
Sandero Stepway 2017, К9К С612
  0

9

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Який там був пробіг, коли купляли?
Бо по вихлопній системі там 400+ т

Dacia Logan MCV 1,6V8 2008 Base0 +ГБО + ЭСП + ЦКБЭС(Expression)_by_Лево +БК_by_Лево
Бортовой тут
  0
Спасибо сказали: igorsh881

10

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Лево, цілком ймовірно що авто довго стояло. По вихлопній тяжко визначити пробіг..

Logan mcv 2011 CH/UA 1.6 16v К4М 105 к.с. 7місць LAUREATE ABS конд 4подушки ЕГУР ЕПГ ГБО-4 Hi-Flex
Незалежна, вільна і єдина Україна!!!
  0

11 Відредаговано az74 (2022-08-12 10:00:30)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Да я тоже хотел сказать, что не надо пугать человека. Я с пробегом до 200 видел и похуже выпуск

Logan II 1,6 чип-тюн, ГБО
С уважением, Александр
  0

12

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

C заводу вихлопна цільноварена, мене ось це бентежить.

Dacia Logan MCV 1,6V8 2008 Base0 +ГБО + ЭСП + ЦКБЭС(Expression)_by_Лево +БК_by_Лево
Бортовой тут
  0

13

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Лево написав:

C заводу вихлопна цільноварена, мене ось це бентежить.

Это да. Но хомуты могли ставитькак для замены на другую, так и для ремонта родной

Logan II 1,6 чип-тюн, ГБО
С уважением, Александр
  0

14

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Лево написав:

C заводу вихлопна цільноварена, мене ось це бентежить.

Але десь в якісь книзі по ремонту пишуть що на самій трубі є відмітки де різати коли якусь частину потрібно замінити.

Dacia Logan MCV 1.4 F2 2009 р.в.
  0

15 Відредаговано igorsh88 (2022-08-16 15:53:53)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Детальки прийшли.

Розбирати довелось не довго, саме все повідпадало.

Прийомна труба трималася на болтіках. Відкрутилися нормально, думав, буде гірше. Ставлю на нові болти. Можна і на  шпильки з гайками, но шпилку викрутити тяжче, якщо прикипить. Пружинки були в доброму стані, всеодно заміню на нові.
/upload/iblock/5f9/tyqro5a4pkmxyon03pv8skuf5bxfw4jc/IMG_20220814_133241.jpg/upload/iblock/e83/osoy8811j13zk1j51s9p2b4rkupticxt/IMG_20220812_142644.jpg

Старе ущільнююче кільце, на диво, було в ідеальному стані. Зря лише нове купляв. Буде запас значить. Ставлю нове.
/upload/iblock/067/sso75z4a9w7bd368w73g669q37ncxlwx/IMG_20220814_133241-_1_.jpg/upload/iblock/954/he2kxzzlzowf0m3v4iji9mu3n739zqu9/IMG_20220812_170043.jpg/upload/iblock/5ec/aswodo563m0o07up6e5g03n1v5tnirh9/IMG_20220812_170210.jpg

Старі подушки оригінал в нормі, поміняю на нові від ASAM.
/upload/iblock/edf/u5e70zht0kw1e39dy3rcssjbzo7tv436/IMG_20220814_134255.jpg/upload/iblock/3ab/frqrj8223z61ts4x5ick7ftpa5i5ur68/IMG_20220812_142513.jpg

Старий резонатор і його дирка.Перділо знатно. Ставлю новий від BOSAM.
/upload/iblock/e10/97bvzfhxztnhn75kidb4o85i9ynospz0/IMG_20220814_135412.jpg/upload/iblock/a6e/2fmyqzb8f1rpic6i5w8jwpdol81w15hg/IMG_20220814_135418.jpg/upload/iblock/db5/o9i14mdfrkepnbve9smysptfw01opqp3/IMG_20220813_105037.jpg/upload/iblock/f56/it347y4lwe5g7sa1oh7wo99irv4r9aqu/IMG_20220813_105012.jpg/upload/iblock/61d/ccle090tlm1npmg4xx6ucx81a2vzwu7j/IMG_20220813_104942.jpg

Хомут, що його тримав, довелося розрізати, інакше ніяк. Новий хомутік на 50 мм.
/upload/iblock/4b0/633u0ya9thpxs5nnxpp1uaxlw2fm1nhf/IMG_20220814_135328.jpg/upload/iblock/ffe/ljikuqvubguytral9nk8oock67t0k2je/IMG_20220812_142604.jpg

Далі пішов старий глушитель. Його просто вийняв з труби резонатора. Дирка на виході була. Ставлю новий від того ж BOSAM.
/upload/iblock/591/faocmdp23cu0rrz619uxnb6stb23gcqp/IMG_20220814_133744.jpg/upload/iblock/40d/j7g7ajure9ny0d7bjgijmo10wab9h6td/IMG_20220813_105244.jpg

Хомута, в місці зєднання резонатора і глушителя, взагалі не було, трималося на соплях. Ставлю новий хомутік на 45 мм.
/upload/iblock/a06/bzksewiu884w606897erseofjh8xr1wl/IMG_20220814_133727.jpg/upload/iblock/ec1/ss1k5ubimdw6a0u1zykh4g3at7ol1gv3/IMG_20220812_142538.jpg

Зробив ревізію каталізатора і датчика кисню. Соти візуально цілі. Промив гасом з додаванням димексиду, після чого продув з копресора. Зачистив посадочне місце і наніс герметик.
/upload/iblock/f96/wx0qkk3qy1bswfm3t4wobyc6o0f3rzsk/IMG_20220814_135853.jpg/upload/iblock/a4d/u319pkvm54ti2h47u1vv22leri9974vq/IMG_20220814_134744.jpg/upload/iblock/30c/cxr2qa5c26y5gmrpmmgc6pe36oa65tpg/IMG_20220814_141432.jpg/upload/iblock/4c5/23u2z2a9pmkaja5puptauhdoxce4sq0i/IMG_20220814_150512.jpg/upload/iblock/d02/sma0srsbdd32gcgvrzfrq9dit5pbuthi/IMG_20220814_151914.jpg

Почав приміряти перед установкою. Все сходиться.
/upload/iblock/2cf/mqqezp3pjw72jm4p47rv1qeenf0scm87/IMG_20220814_151508.jpg/upload/iblock/961/krlbfgy6xa9zric7qa5meb8wpk3w0xxq/IMG_20220814_135631.jpg/upload/iblock/06f/zbt8si2q3kraowigihxdt1lq22zqai05/IMG_20220814_135620.jpg/upload/iblock/49b/y5urx0cje5i0ep13l5nyi0k51287sswk/IMG_20220814_135614.jpg

Встановив прийомну трубу на нові болти, пружини і ущільнююче кільце. Довелося помудохатися - місця мало, ями немає в мене.
/upload/iblock/646/t6tr4omijlyk5gyhgttd5sgny9syuh7t/IMG_20220814_161456.jpg

Зєднав вихід каталізатора з резонатором двома хомутами.
/upload/iblock/ebc/a91fmdcxqrkgxcolmujy3lexx1ggwgtc/IMG_20220814_170159.jpg/upload/iblock/2a3/21ecug5mmyx2r4hnllly1sd65l3pfx4b/IMG_20220814_170326.jpg

Встановив новий глушитель і підєднав хомутами до резонатора
/upload/iblock/ba3/o5m4c80ruqpi4mrl9v6qppc0pnfkx8de/IMG_20220814_170232.jpg/upload/iblock/ce4/ne8wy2d0x108kyc6jq130xmzcz6gqviu/IMG_20220814_170313.jpg

Всі деталі підійшли. Місця кріплення співпали.

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0
Спасибо сказали: Lavrik, VVB, paveldne, Sivil, floyd47, Андрей_1236

16

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

igorsh88 написав:

поміняю на нові від ASAM.

Я б не міняв. У Асам погані резинки. Швидко руйнуються.

Рено Логан 1.6 2011 - проданий. Найкращі спогади!
Nissan QASHQAI 2.0 2021
Nobody dies a virgin, life fucks us all
  0

17 Відредаговано igorsh88 (2022-08-19 15:41:56)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Я з ГБО!

Нарешті, не пройшло й два роки з моменту покупки.

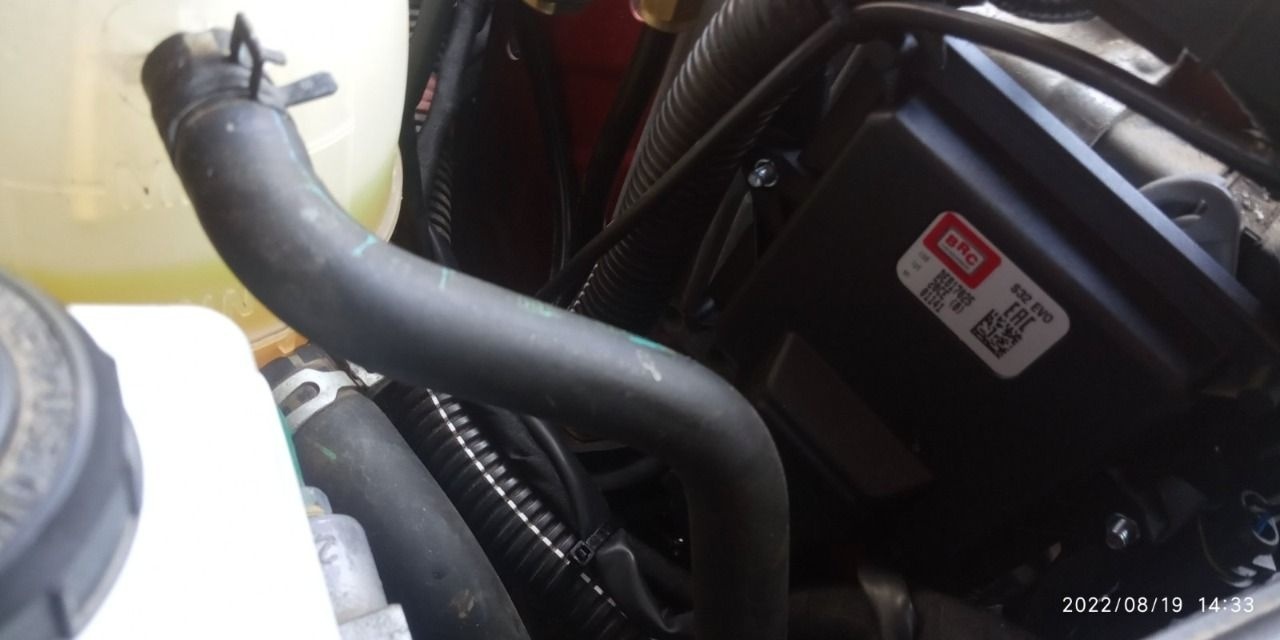

Загальний вигляд. Хотів встановити газові штуцери в металеву частину впускного колектора біля паливних форсунок, там для них із заводу як раз місце передбачено. Но мастер почав нити, що це потрібно відкручввати, розбирати, опору знімати, прокладку міняти і т.п. Загалом, подумав, хай ставлять як вміють, а, я потім зроблю як нада.

/upload/iblock/267/zf8ydkhd119rxtzm6us9uzbxxupntf1f/0_02_05_fb4da191079fc9a524db2e0e941f790c1fb1719cbefe69e0905cc9350500b3ff_f8633f93c32f72b0.jpg

Форсунки сині. Вистачить на мій мотор з головою. Попросив щоб знайшли металеву рампу замість штатної - пластмасової.
/upload/iblock/6b4/3qt9nimk91pnryhlk1a7fvf2z5i88qvo/0_02_05_40e7018140b83c8176e6bf1ca3c830f0daa059b5c26383df1f308cbe50163bfe_a37f7af07690c22e.jpg

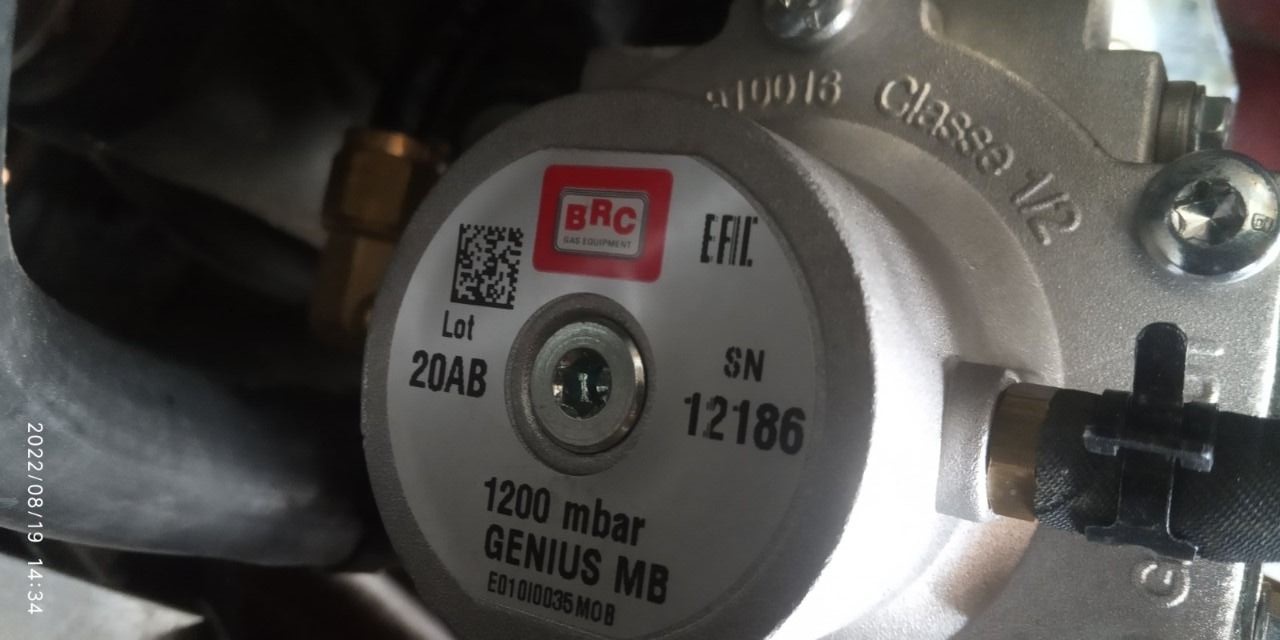

Редуктор 1200.
/upload/iblock/6fe/3vsh0lbr7qj2bnhf928glwhky8ckrup9/0_02_05_066c30fb9b3f8c40c195255b0c8bcf6a908a2847c42eea07c0e46773107006f1_98e86e85a54bd93c.jpg

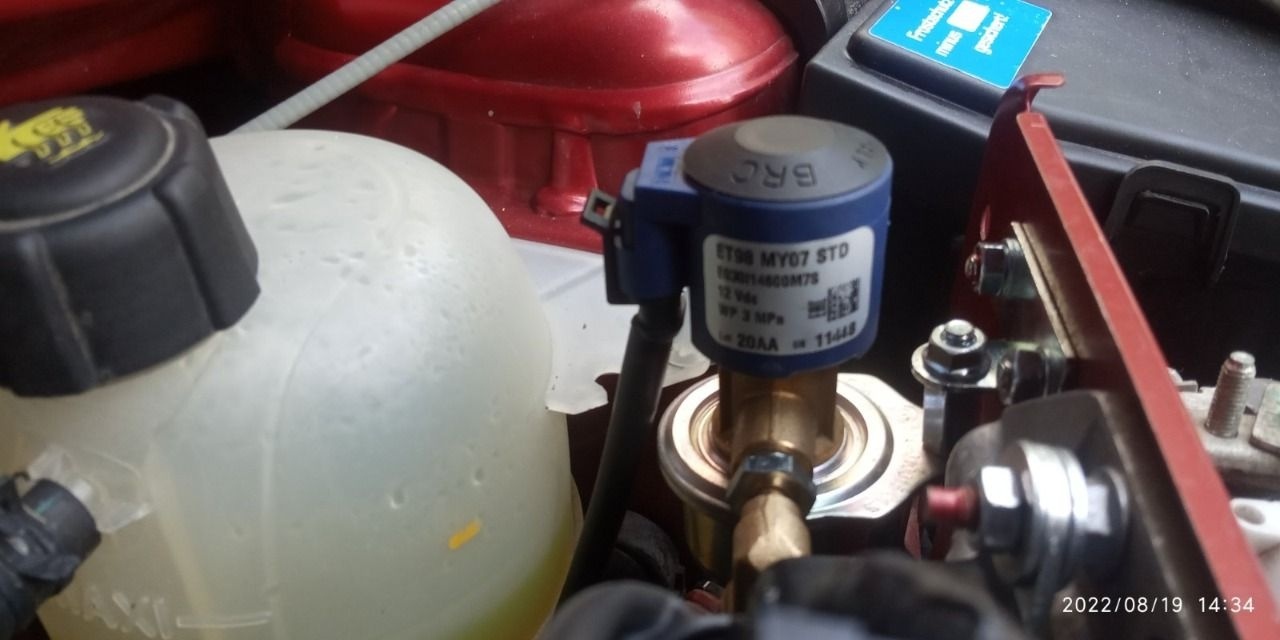

Все інше.
/upload/iblock/e16/m3yfg05ron3yhfrxdmqtxfy1eh8hkbds/0_02_05_d90905dfd4c49b9e22241f21c0d2d8189db7107264ed64eaba7ce4933f095986_13df9822004c9bac.jpg/upload/iblock/8ac/b0lp88rebghvwpd87opvs63smuyr7kcy/0_02_05_c85f56028401efcef2155cb923c53445f0e7b9a4e3ace5fbefd6fdf151d5f813_1b306890def8610e.jpg/upload/iblock/9ad/lco16kez5e3tk41cqp592rn9vxstkcx4/0_02_05_350a399e1d7de0dc40e8999c56380a7af0454c245785d59b2ef0232dcc3f319a_efe1bbaedc212d8c.jpg

Балон на 52 літрі.
/upload/iblock/07f/7uw78u9a751j9w6kh81p0umqooxd9t7y/0_02_05_711efe1e9b8c5047ff7962bccbc69722532fd0b6ae2b5f7a3d6fb4f20705d821_e46aa11404151b3.jpg/upload/iblock/b69/vhm8t0au664sddzzmjgo9yqi5loceenu/0_02_05_4400a9304522d18529ef0dbbc233b13a43534d68b4f23b2cf8c53e3afdae7055_f1ff6eeb453b0dac.jpg/upload/iblock/6a0/grvtcp3elv0x7s0g3atvbh6c7j7h9a12/0_02_05_5404ef46bbba215c78e30839f6b9c30655f634a456ad80f5f8309ad152e37b22_7bf85264b8484295.jpg

Довго думав куди поставити. Вірішив під бампер.
/upload/iblock/27a/btyrlv2evjns8stiqci3f3sxfixcr40f/0_02_05_229d039af79285253a5130745c2e30d28bc37b89e40eaee357a3ca1581ccea1b_9608dfbea572b113.jpg

Ставиви на офіційному сервісі BRC в Києві на Оболоні.

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  1

18

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

А форси по-людськи поставити не? Застав перевернути. Інакше довго не протянуть

Установка, обслуживание и ремонт ГБО. Компьютерная диагностика (CLIP).
Регулировка клапанов с выездом к клиенту.
  0

19

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

igorsh88 написав:

в металеву частину впускного колектора біля паливних форсунок, там для них із заводу як раз місце

Так і треба було робити!!!  Якщи робити висновки з твоїх слів і фото - майстер рукожоп.

Установка, обслуживание и ремонт ГБО. Компьютерная диагностика (CLIP).
Регулировка клапанов с выездом к клиенту.
  0

20 Відредаговано igorsh88 (2022-08-19 20:42:13)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Щас гарантію боюсь втратити. Все ж таки три роки або 200 тис. км.
Звісно перероблю, пізніше лише.

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0

21 Відредаговано Migen (2022-08-19 20:51:54)

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Обладнання супер. Доведи до ума. Головне шоб форси не встигли гімна нахапати.

Установка, обслуживание и ремонт ГБО. Компьютерная диагностика (CLIP).
Регулировка клапанов с выездом к клиенту.
  0

22

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Заправочний клапан в незручне місце поставили...
В дощ або особливо зимою в ожеледицю хотів би я щоб не заправщик заправляв авто а власник...
На логанах цей клапан ідеально ставиться в лючок бензобаку...
А от самозажимні хомути це дуже добре. Набагато краще як червячні..

Logan mcv 2011 CH/UA 1.6 16v К4М 105 к.с. 7місць LAUREATE ABS конд 4подушки ЕГУР ЕПГ ГБО-4 Hi-Flex
Незалежна, вільна і єдина Україна!!!
  0

23

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

Який бюджет установки?

Dacia Logan MCV 1.4 F2 2009 р.в.
  0

24

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

vlad5229 написав:

Який бюджет установки?

650 євро

Dacia Logan MCV F2 2011 1.6 16v К4М696 105 к.c. КПП JR5-350 7 місць Laureate Червоний вогонь
Hi-Flex ABS ЕГПР ЕПГ ЕСП ЕРД Airbag-4 кондер фаркоп
ГБО BRC Sequent32 бак 52 л
Бортовий журнал
  0

25

Re: Dacia Logan MCV "Червоний вогонь" 1.6 16v

jasonua написав:

На логанах цей клапан ідеально ставиться в лючок бензобаку...

А потім крило ржавіє. Під бампером - йому й місце.

Установка, обслуживание и ремонт ГБО. Компьютерная диагностика (CLIP).
Регулировка клапанов с выездом к клиенту.
  0
