Тема: ОЧумелые ручки или ремонтируем сами :)

Ремонт пилы цепной электрической Black&Dacker GK1430 (2005г.в.1400Вт,30 см)
В целом за 10 лет пила зарекомендовала себя как достойное устройство для использования „время от времени”. Принимает участие в пилке дров и обрезке деревьев на даче smile. Честно говоря, ломаться там нечему smile Но...

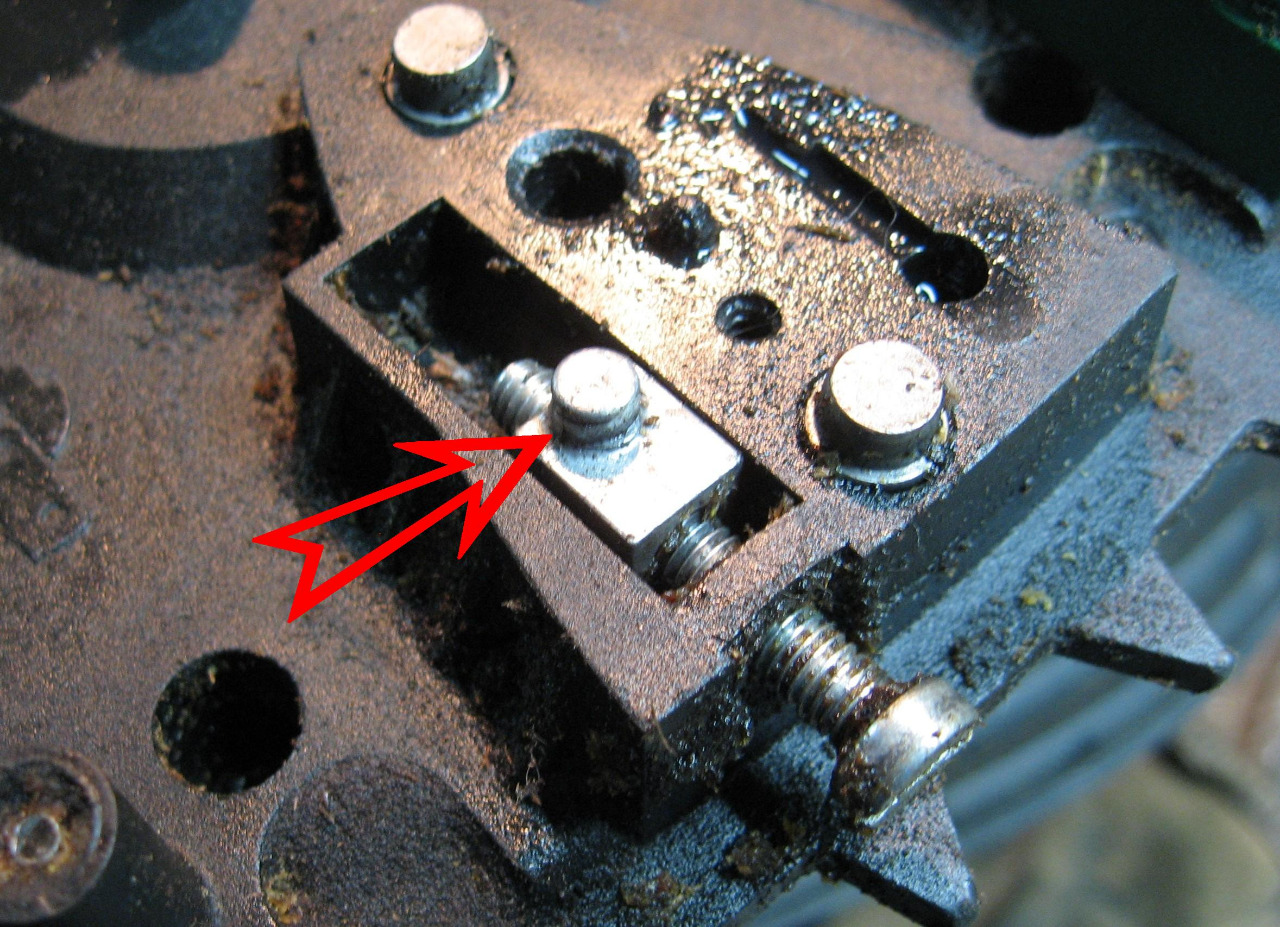

Об одном проблемном месте. Часть механизма натяжения цепи изготовлена из чего то похожего на силумин. В связи с чем, со временем, выступ отламывается в самый неподходящий момент /upload/iblock/cda/16.jpg

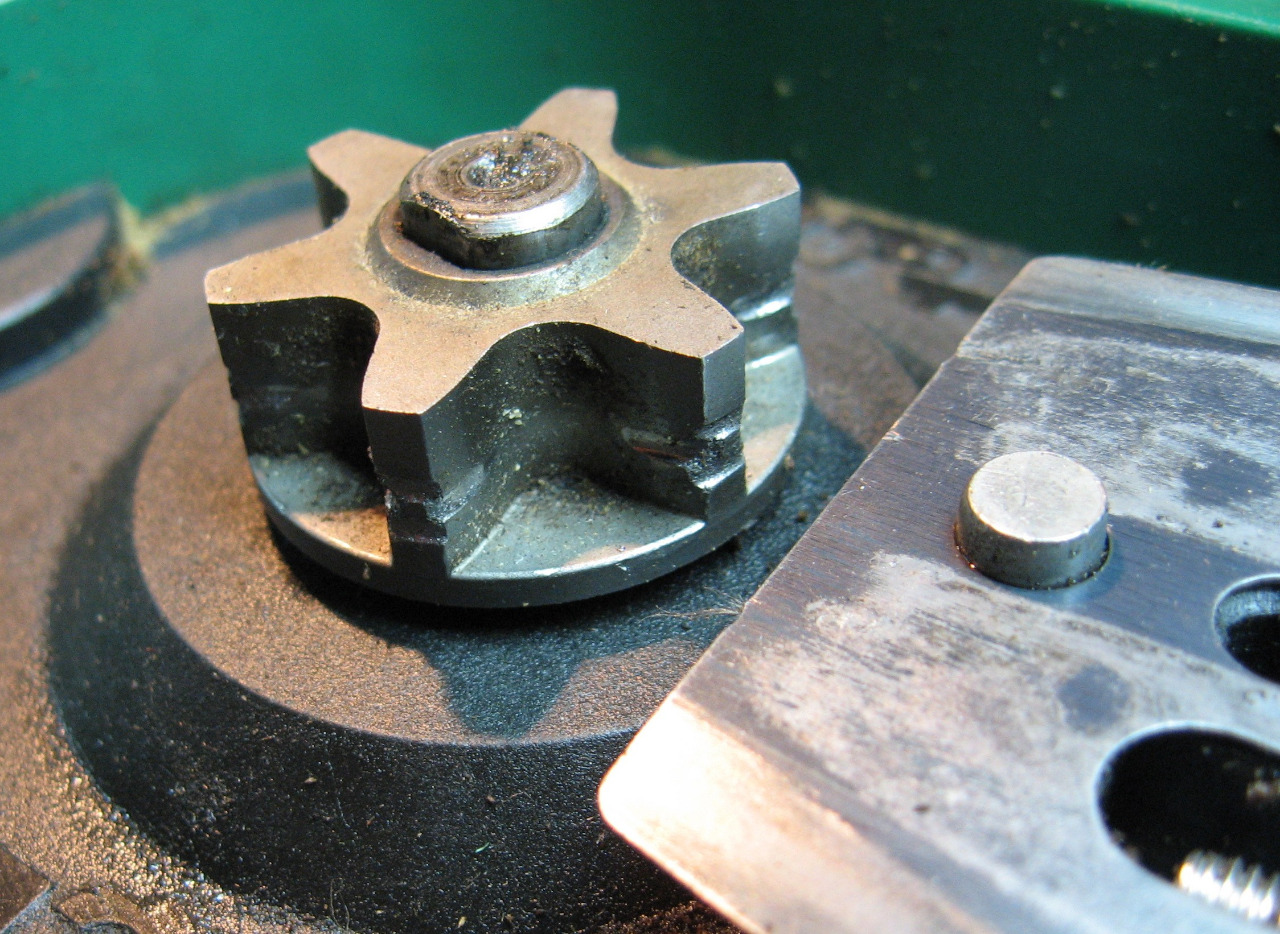

Попутно заменена шестеренка привода цепи (80 грн)
/upload/iblock/e36/17.jpg

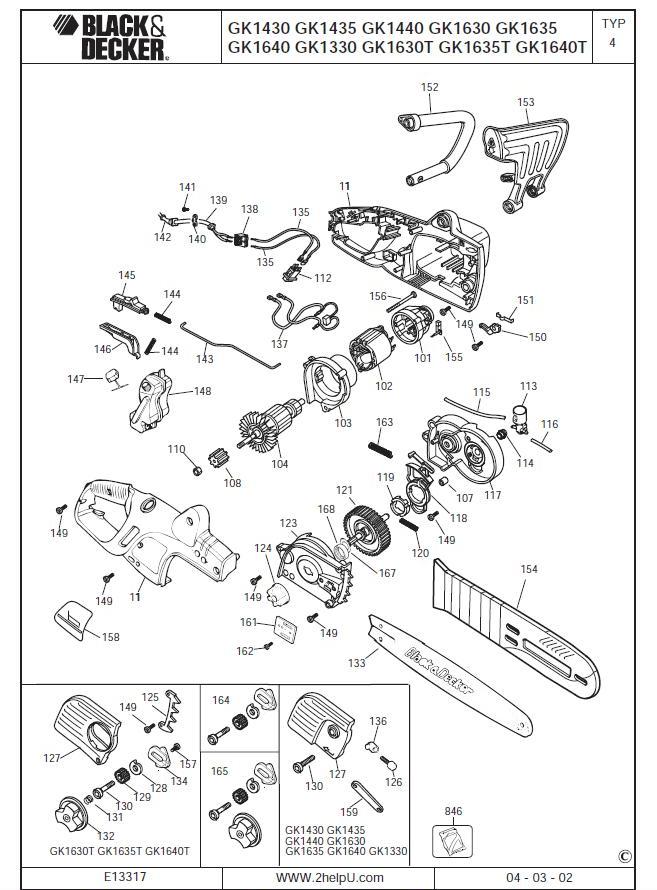

Итак,  проблема. Не включается «сцепление» (срабатывает защита от перегрузок). Двигатель работает, но цепь стоит на месте. Только слышен треск. Обзаводимся «взрыв-схемой»
/upload/iblock/2ff/vzryvskhema.jpg
Приступим к разборке. (фото делались уже при сборке)

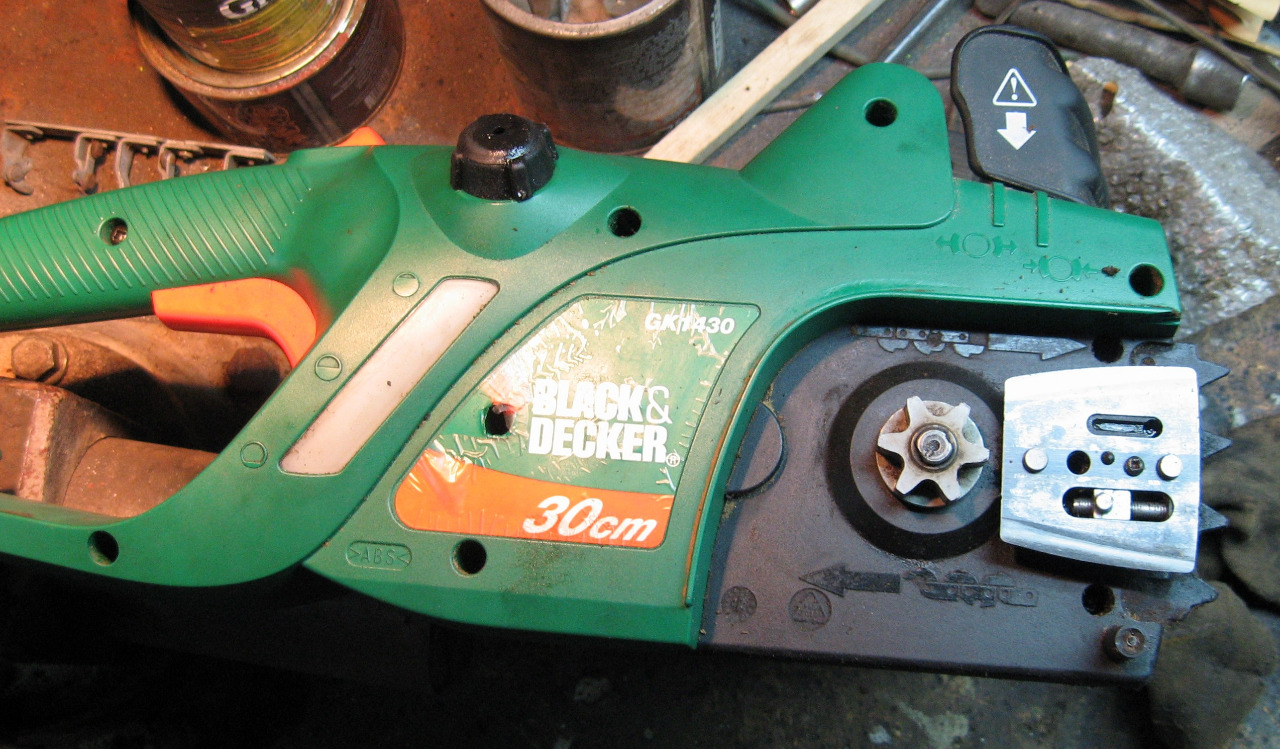

Сняли шину с цепью, направляющую пластину и шестерню привода цепи.
/upload/iblock/37e/1.jpg
Выкручиваем 8 саморезов (один из них под наклейкой). В моем случае саморезы срывались с трудом. Снимаем половинку корпуса. (забегая вперед скажу, что все саморезы в данной пиле одинаковые.)
/upload/iblock/876/2.jpg

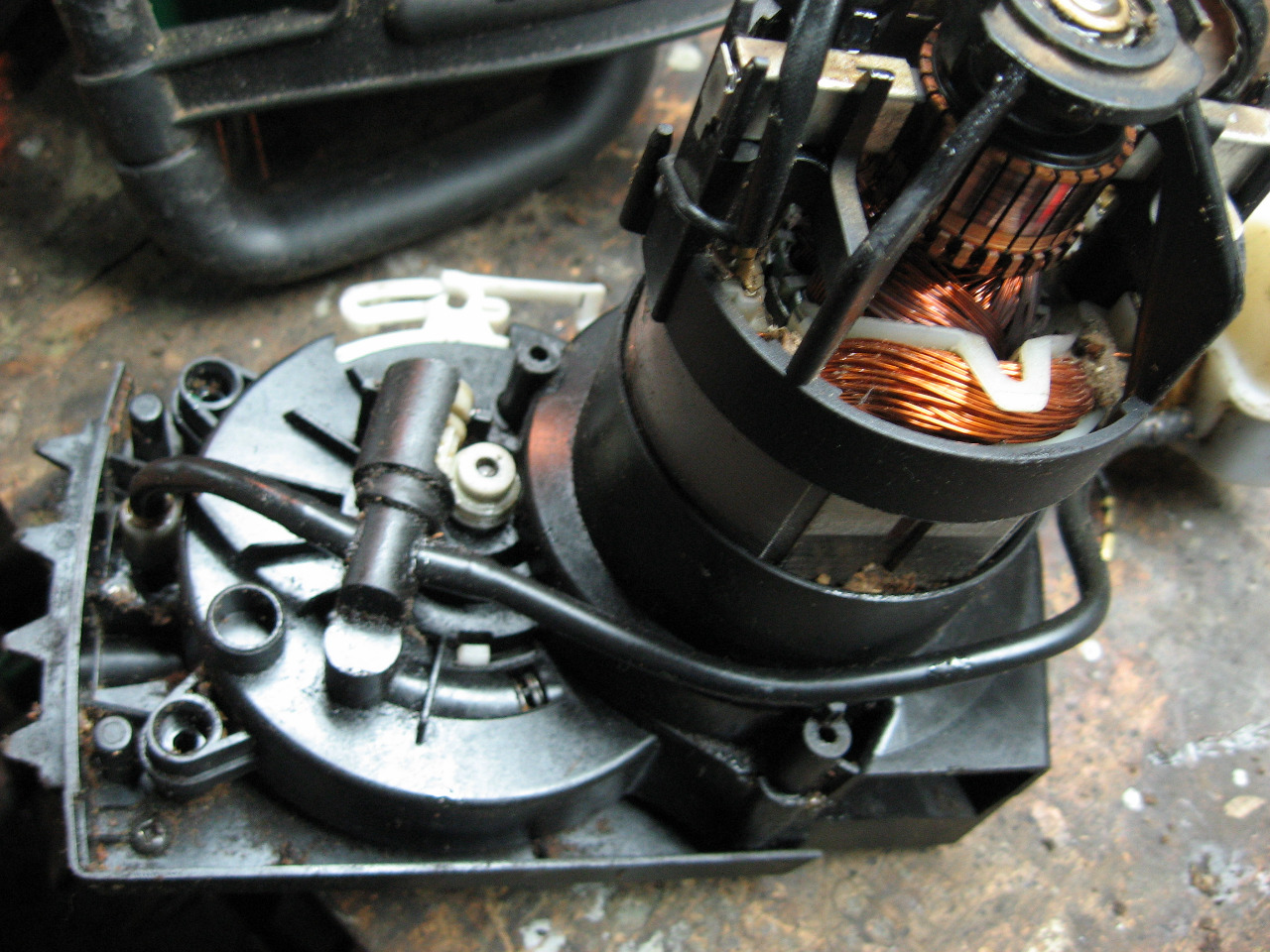

Привод сцепления : оранжевая клавиша-стальная тяга- белое «ушко». Все целое. Разбираем и лезем дальше. Выкручиваем три самореза в черном пластике. Весь блок (двигатель, редуктор, масляный насос) вынимается из второй половинки корпуса. Эти же три самореза крепят крышку редуктора. Двигатель в пластиковом корпусе. Перегревать не рекомендуется 
/upload/iblock/e0f/3.jpg

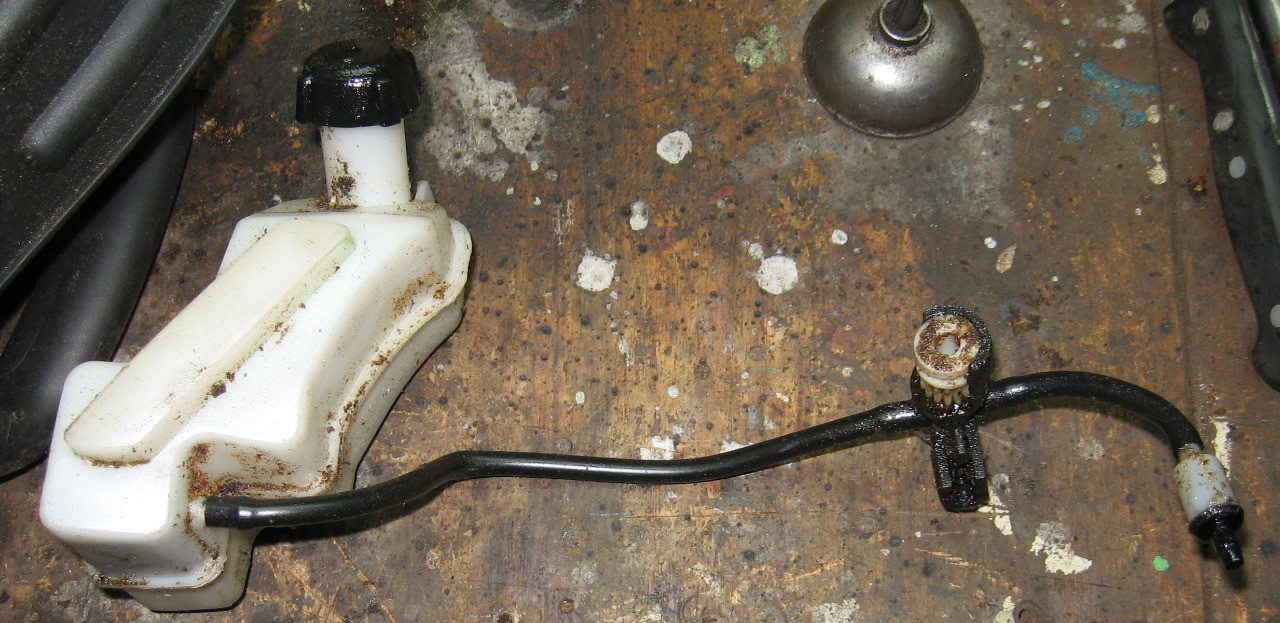

Система смазки цепи:
/upload/iblock/477/5.jpg

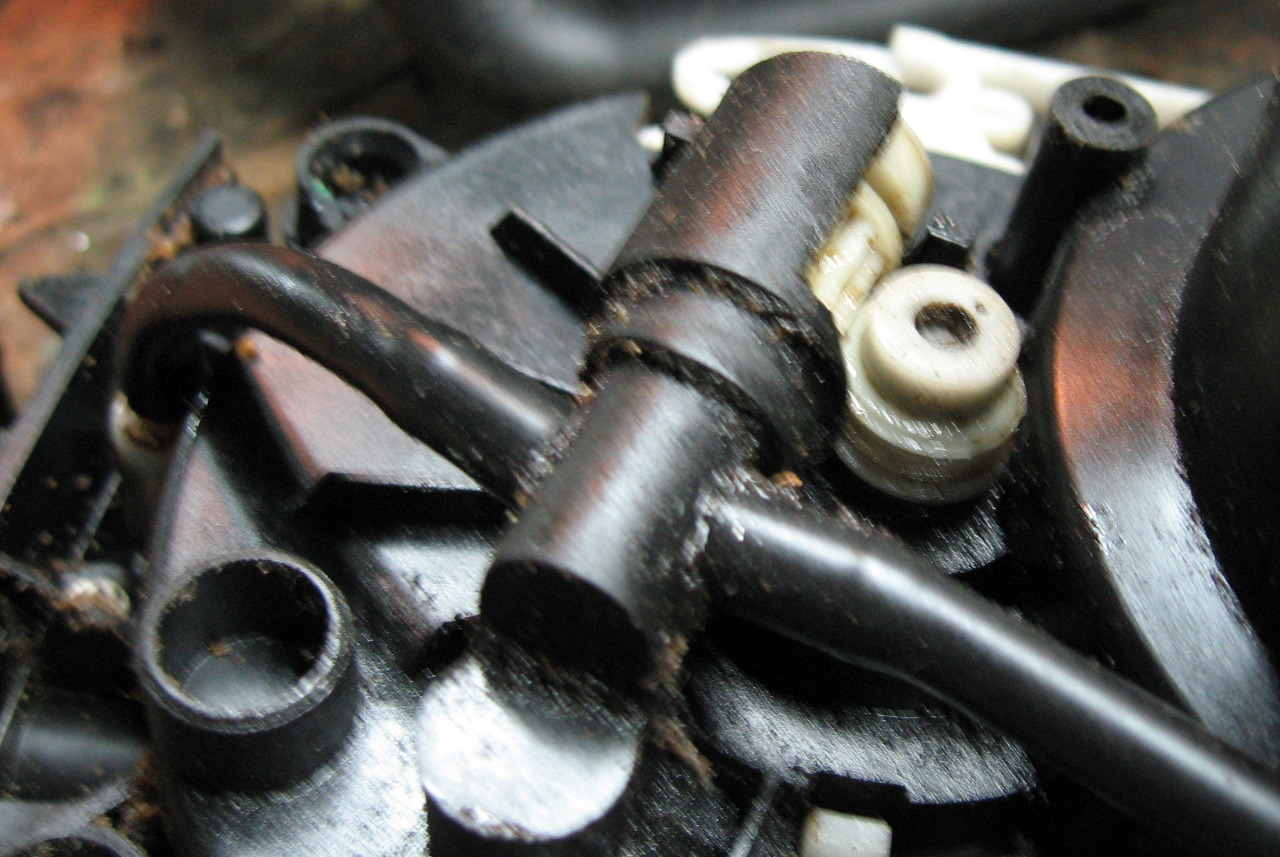

Привод насоса от пластиковой шестерни на валу редуктора (сидит не очень плотно)
/upload/iblock/23b/6.jpg

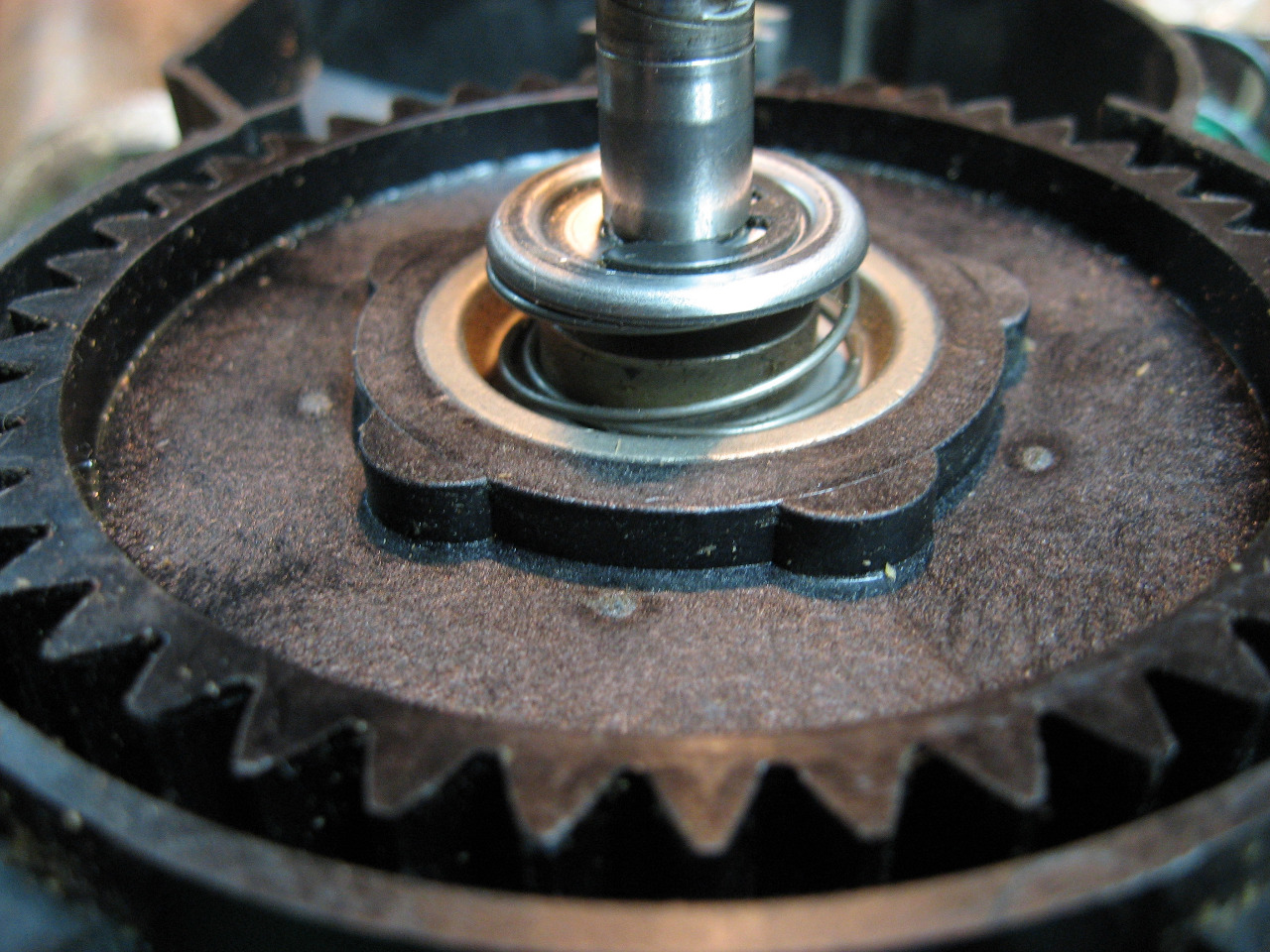

Под крышкой редуктора подпружиненная дохлой пружинкой большая шестерня. Вынимаем стопорное колечко, снимаем шайбу , пружину, шестерню. Чтобы вынуть ось снимаем шестерню привода маслонасоса. (Ось стоит на впрессованных в пластик игольчатых подшипниках)
/upload/iblock/9c0/7.jpg
А вот и сам механизм сцепления.
/upload/iblock/7b6/8.jpg

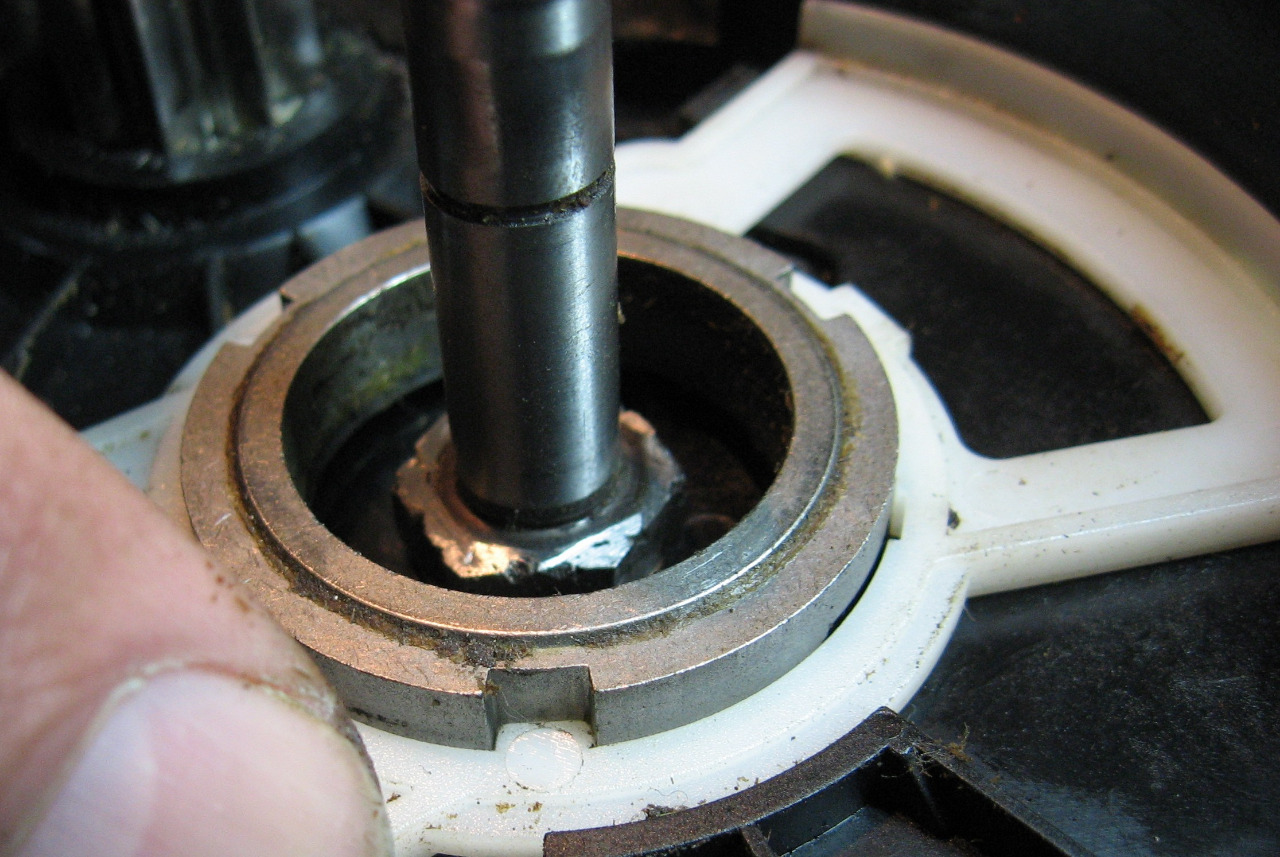

В выключенном состоянии металлическое кольцо приподнимает шестерню и шестигранник на оси выходит из паза в  шестерне.
/upload/iblock/09c/9.jpg

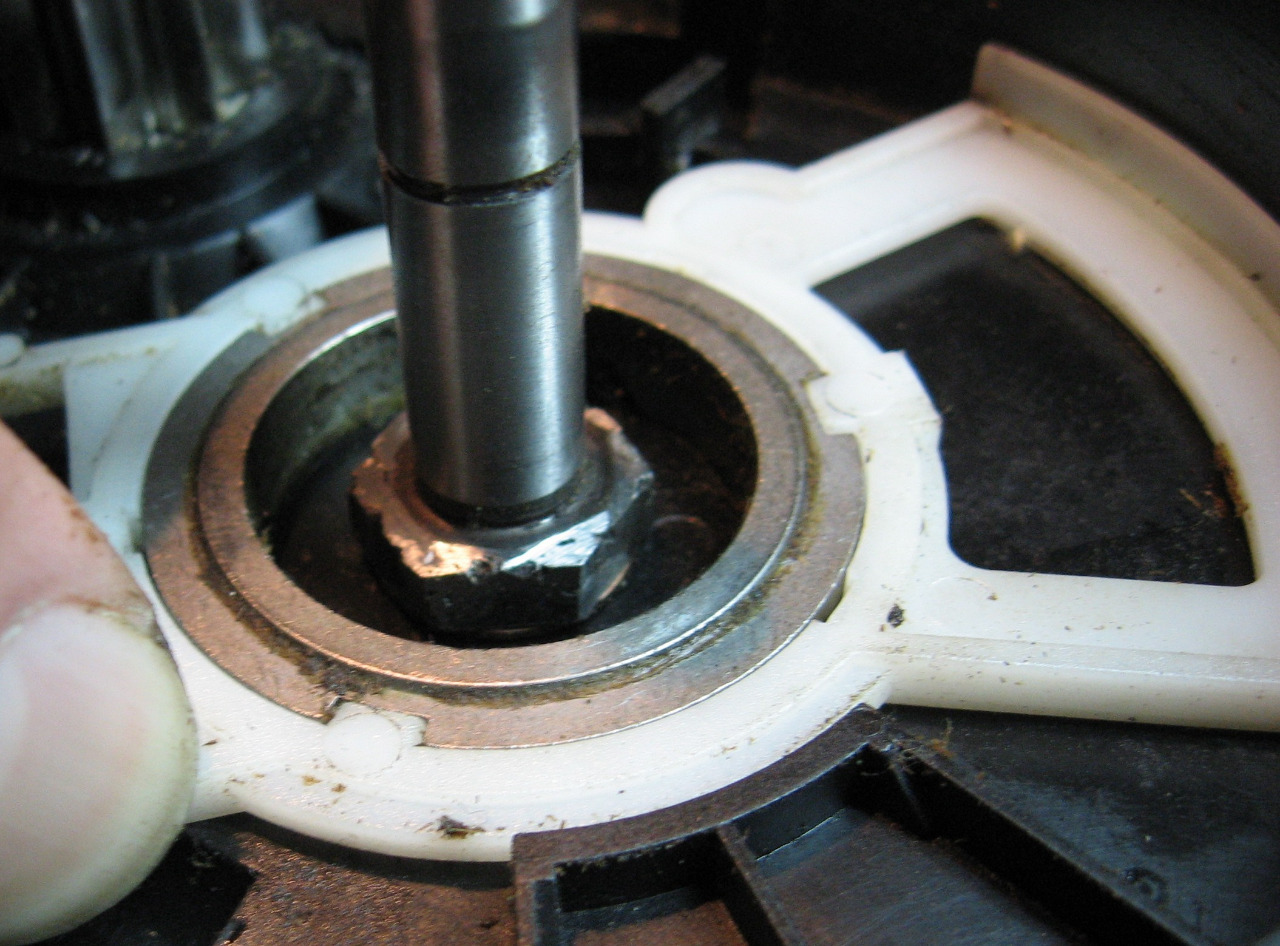

Во включенном состоянии кольцо опускается, и поджимаемая пружиной шестерня опускается и шестигранник вала входит в паз шестерни.
/upload/iblock/e33/10.jpg

Ремонт

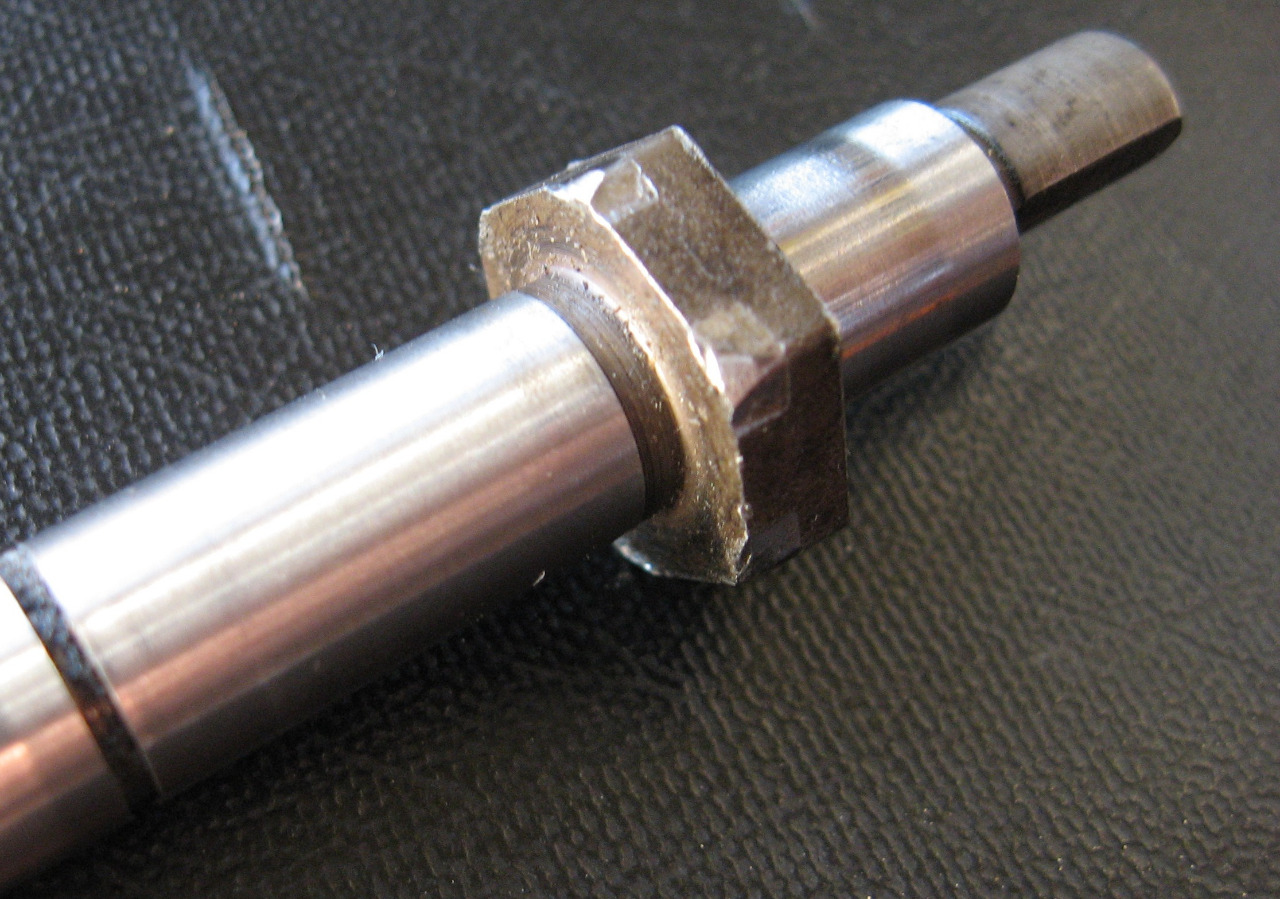

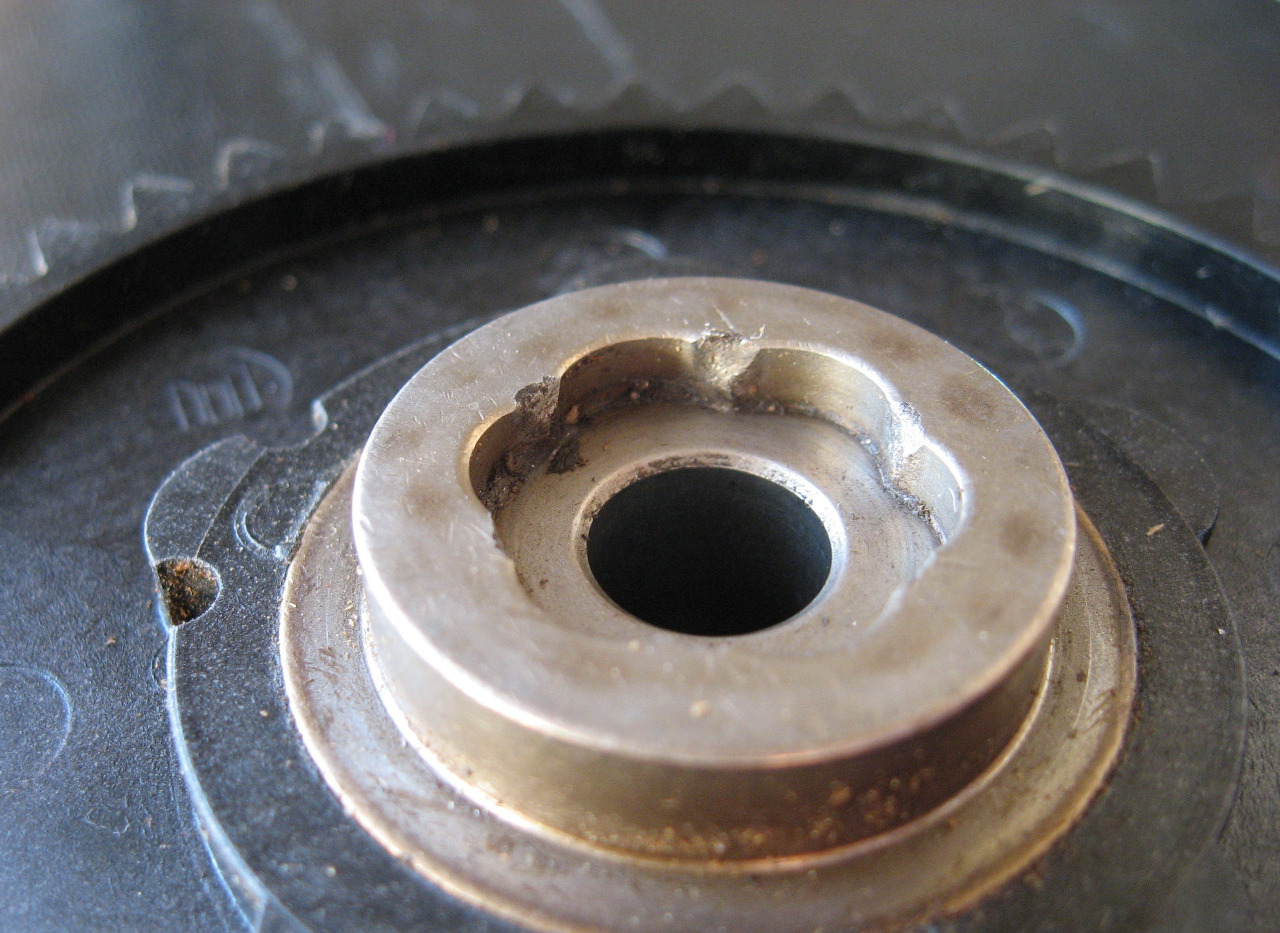

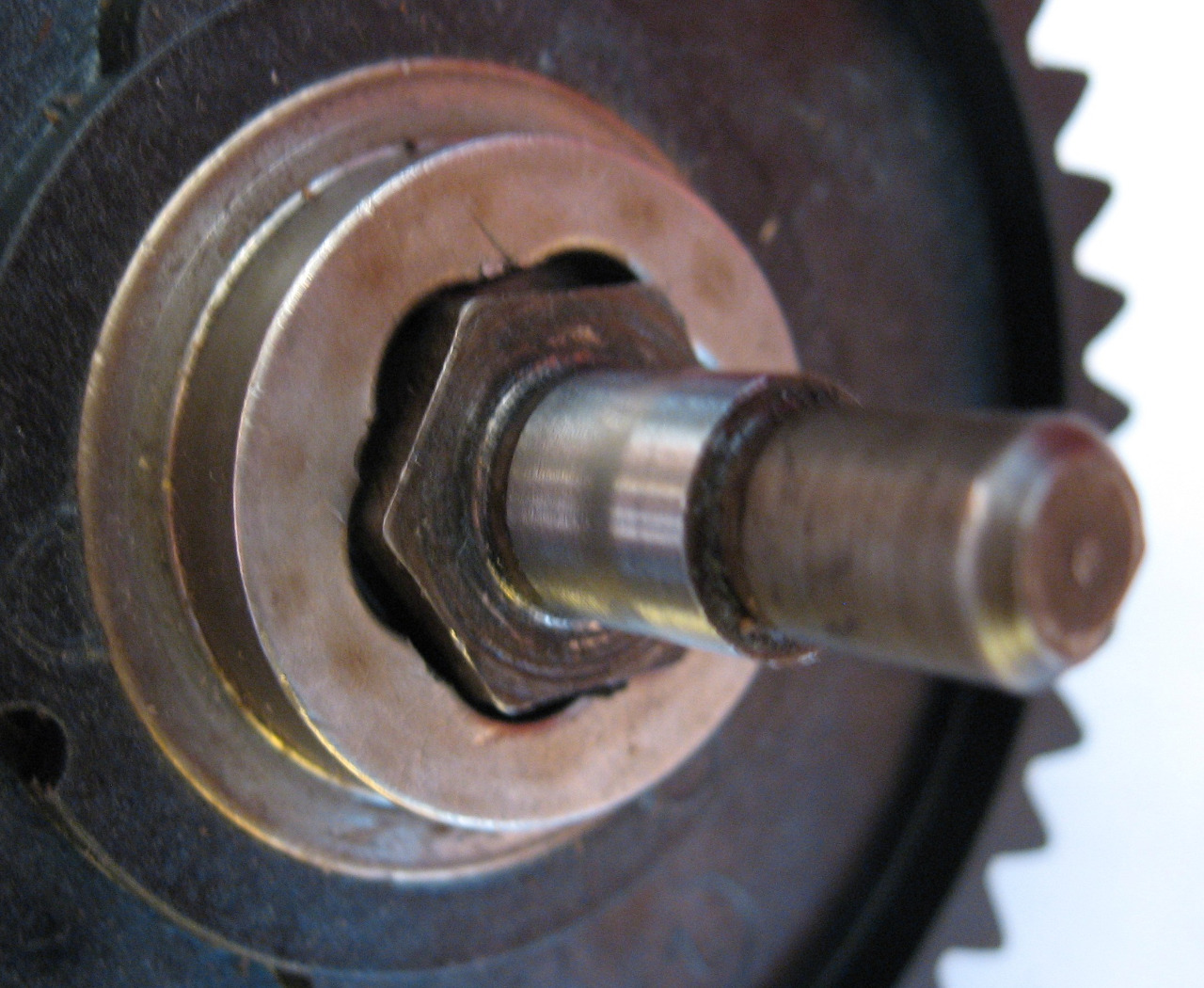

Как видно на фото, причина неисправности- физический износ пары сцепления
/upload/iblock/4ab/11.jpg /upload/iblock/399/12.jpg
Варианты ремонта:
1.      Самый неправильный. Заменить прижимнуж пружину на более жесткую или же вместо нее поставить что то трудносжимаемое. Как следствие- защита работать не будет вообще.
2.    Самый дорогой и простой. Замена. В сервисном центре сообщили, что пара вал-шестерня будет стоить как половина пилы другого производителя-800 грн. Т.е. около 32 $. (доставка в течении месяца , при условии, что запчасть на такую старую пилу будет в наличии)

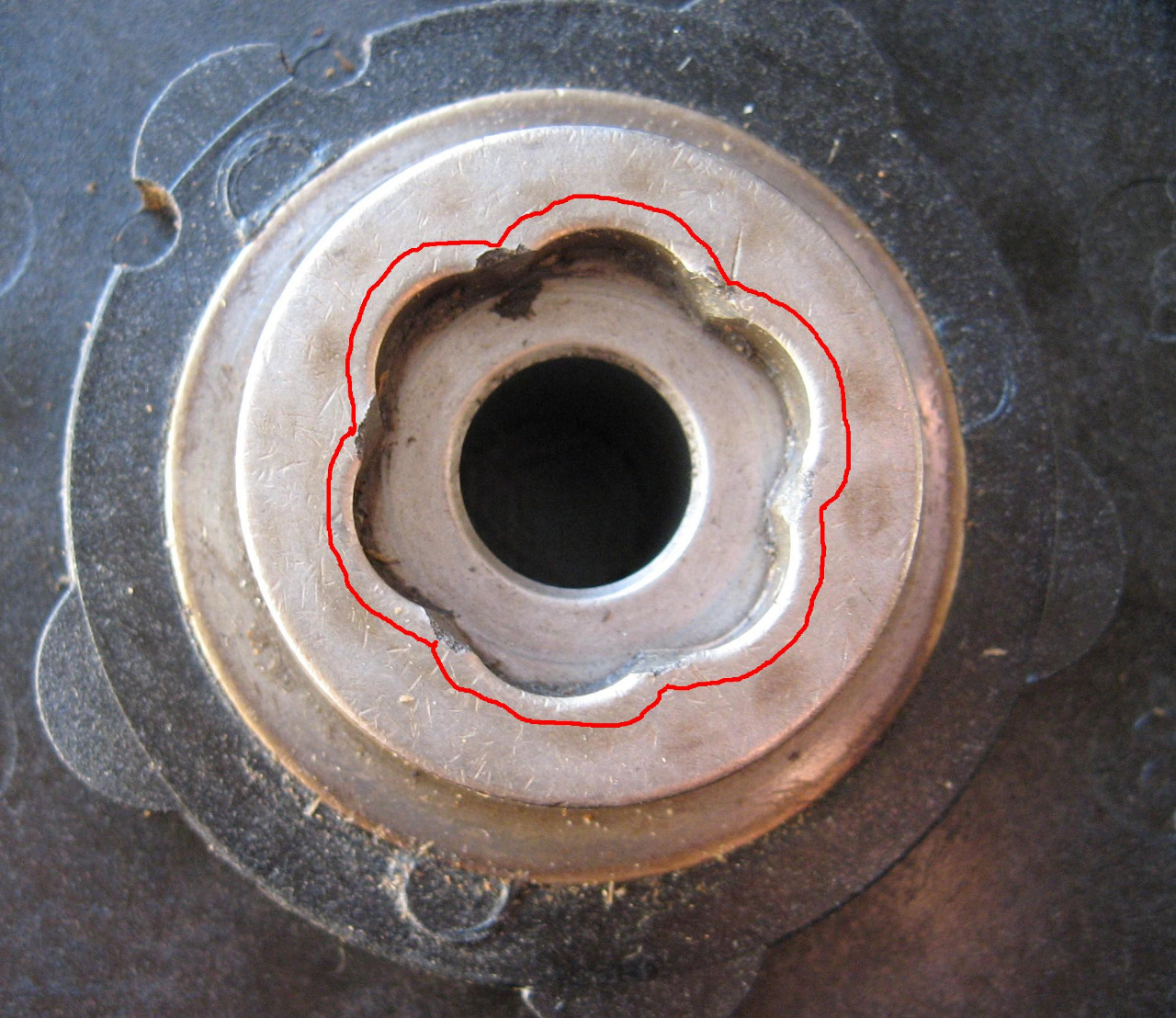

3.    Подешевле. Расточить паз в шестерне под бОльший размер шестигранника на валу. Вал изготовить новый. (вариант оставлен „на потом”)
/upload/iblock/b6a/15.jpg

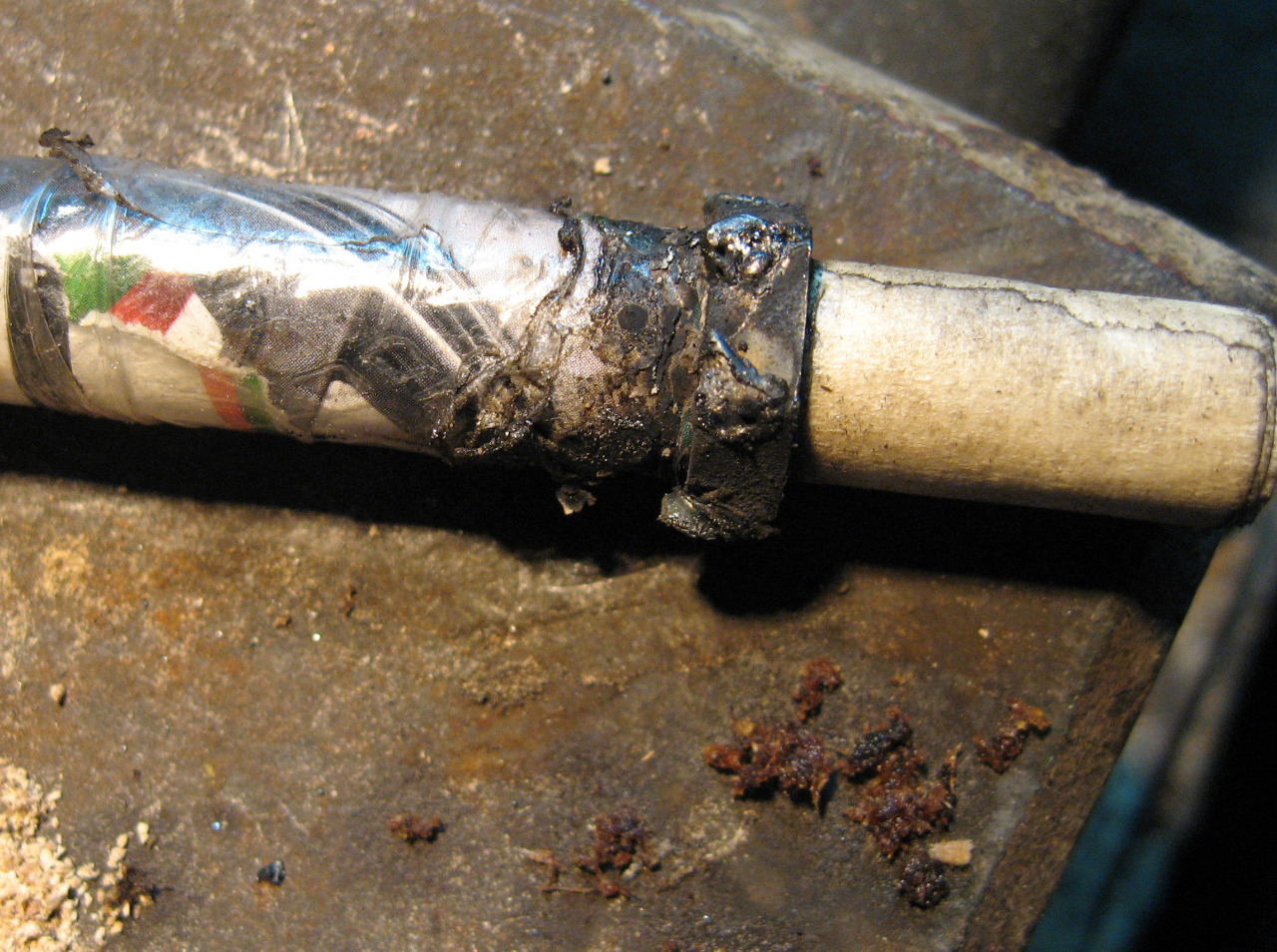

4.    Самый недорогой. Восстановить геометрию изношеных граней (можно сделать „на коленке”). Для чего навариваем „капельки” на изношеные грани. Не забываем защитить все поверхности. Например, малярным скотчем.
/upload/iblock/bfb/13.jpg

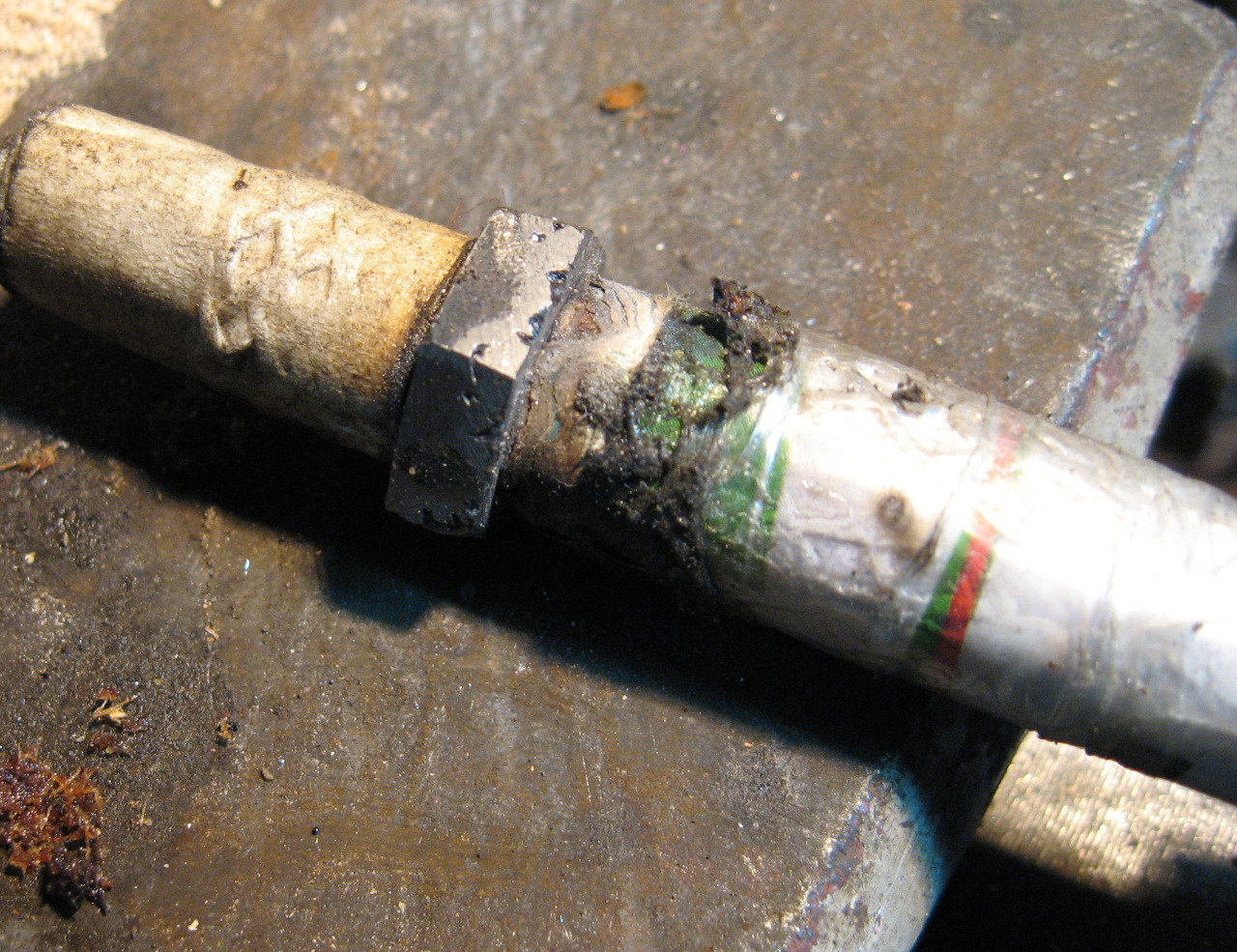

.Напильником восстанавливаем грани
/upload/iblock/01f/14.jpg
     На этом пока и остановимся smileТо же самое можно сделать и с пазом, но нет в наличии фрезы нужного размера sad . А гровером пилить – занятие очень не быстрое и неудобное (лень –матушка wink ). Если проблема не уйдёт- буду пилить и шестерню.
На этом все. Собираем в обратном порядке smile

PS В конце концов сварил вместе шестерню с осью. Теперь пила стала "опасной". Но зато работает smile

Уже есть RENAULT Logan Ambiance 1.4 + ГУ + кондиционер   Бортовик
  0



2

Re: ОЧумелые ручки или ремонтируем сами :)

Поддержу тему. Итак :
           Ремонт блендера Braun тип 4165  500-600 Вт
  Вчера у женули случилась трагедия : отказался работать её любимый блендер  Braun. Отработал около года. Пользовались регулярно, но не каждый день. Проблема в том , что к нему имеется куча всяких насадок, чашек, рубилок. И теперь всё это рискует залечь мёртвым грузом. В запчасти идёт моторная группа в сборе, практически блендер без насадок. Стоит от 670 до 1000+ грн, но с доставкой к нам цена вырастет в полтора раза. Корпус неразборной, сварен или склеен, одноразовый , короче. Но это у них там неразборной. Полазил в интернете, рассмотрел разломанные корпуса аналогичных изделий, приступил к потрошению изделия.
  Взял такой скальпель :
/upload/iblock/126/p1030263.jpg

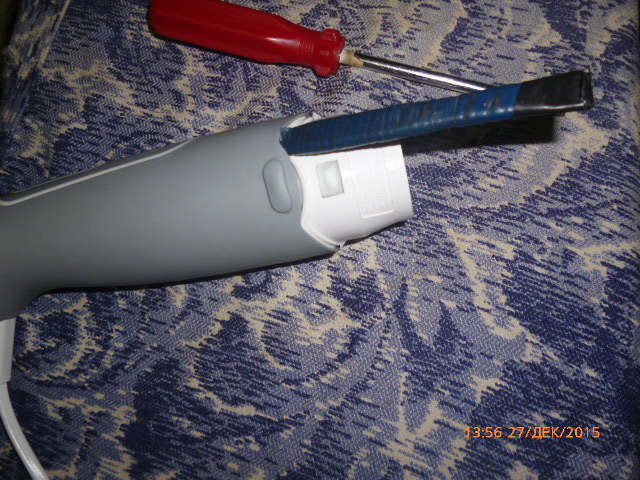

И погнал вот так чикать, переживая за руки :
/upload/iblock/ef3/p1030262.jpg

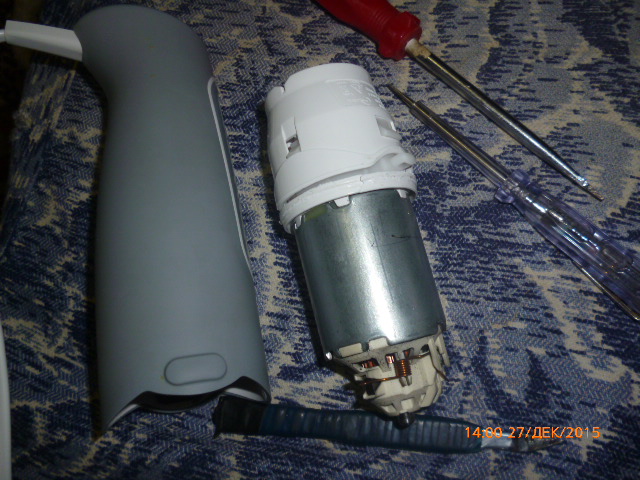

  Получилось это :
/upload/iblock/475/p1030264.jpg

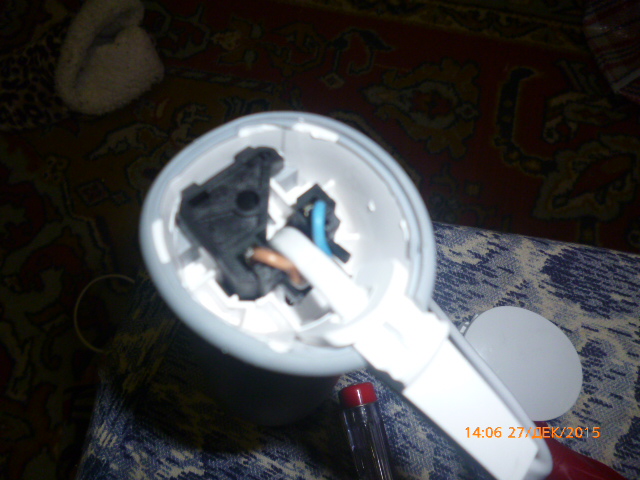

  Потом содрал верхнюю крышку :
/upload/iblock/fd0/p1030265.jpg

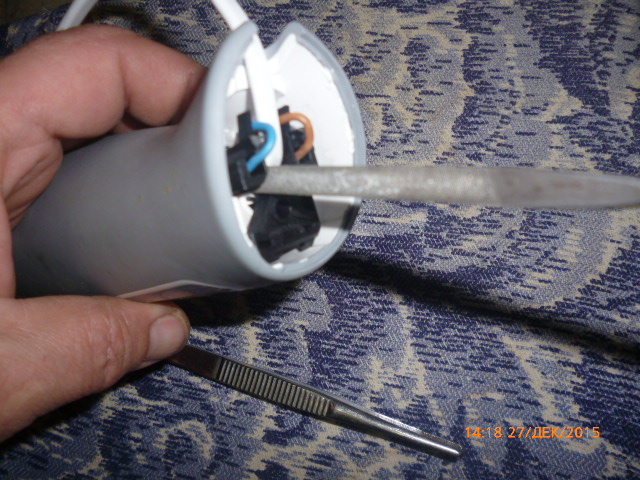

  Надфилем вытолкнул плату управления :
/upload/iblock/fe8/p1030266.jpg

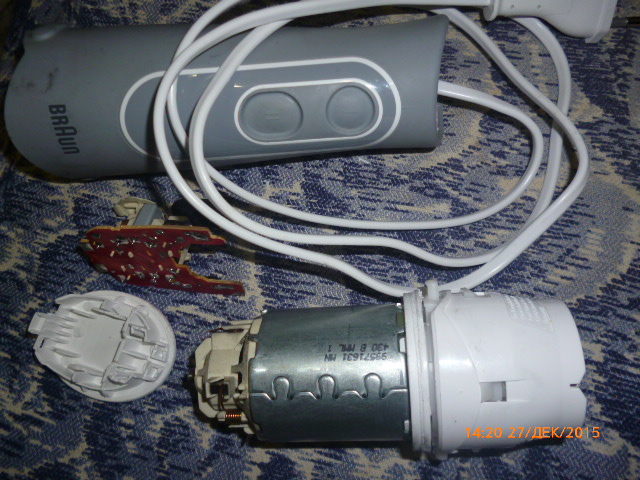

  Вот и вся разборка :
/upload/iblock/665/p1030267.jpg

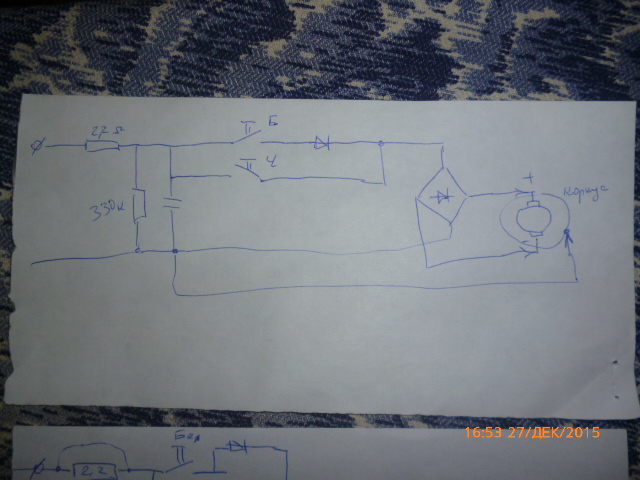

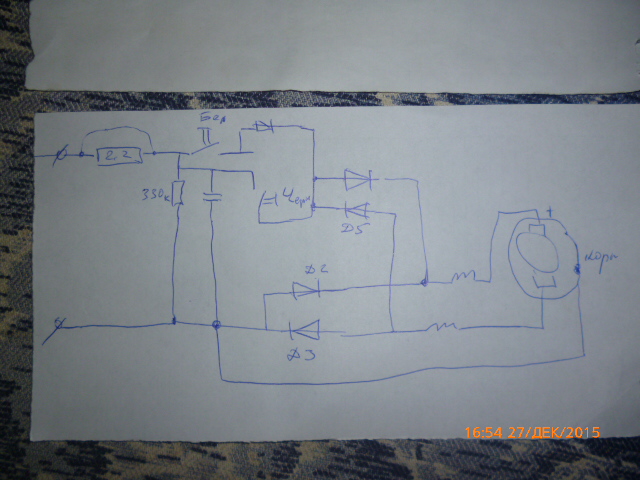

  Далее спустился на этаж ниже к родычу жены, поскольку свой тестер я оставил в гараже. С ним прозвонили детальки, заодно он набросал мне схемку платы управления :
/upload/iblock/4ee/p1030268.jpg
   или
/upload/iblock/368/p1030269.jpg
  Только во второй схеме перемычки на резисторе 2,2 Ом нет, то так, намётка на будущее. Так вот, этот самый резистор и накрылся 2,2 Ом 4 Вт. Пойду на радиорынок поищу такой. Если вдруг не найду, поколдую с лампочками, которые врежу в провод в отдельной коробочке, а вместо резюка поставлю перемычку. Обидно как-то выбрасывать агрегат из-за выхода из строя копеечной детальки.

Logan 1,4 Base 2006 г.
  0

3

Re: ОЧумелые ручки или ремонтируем сами :)

Продолжаю эпопею с ремонтом блендера. У соседа нашёлся подходящий резистор 2,2 Ом, но 5 Вт. По размеру он больше, на родную плату не становится. Малость понапрягав мозг , сделал так :

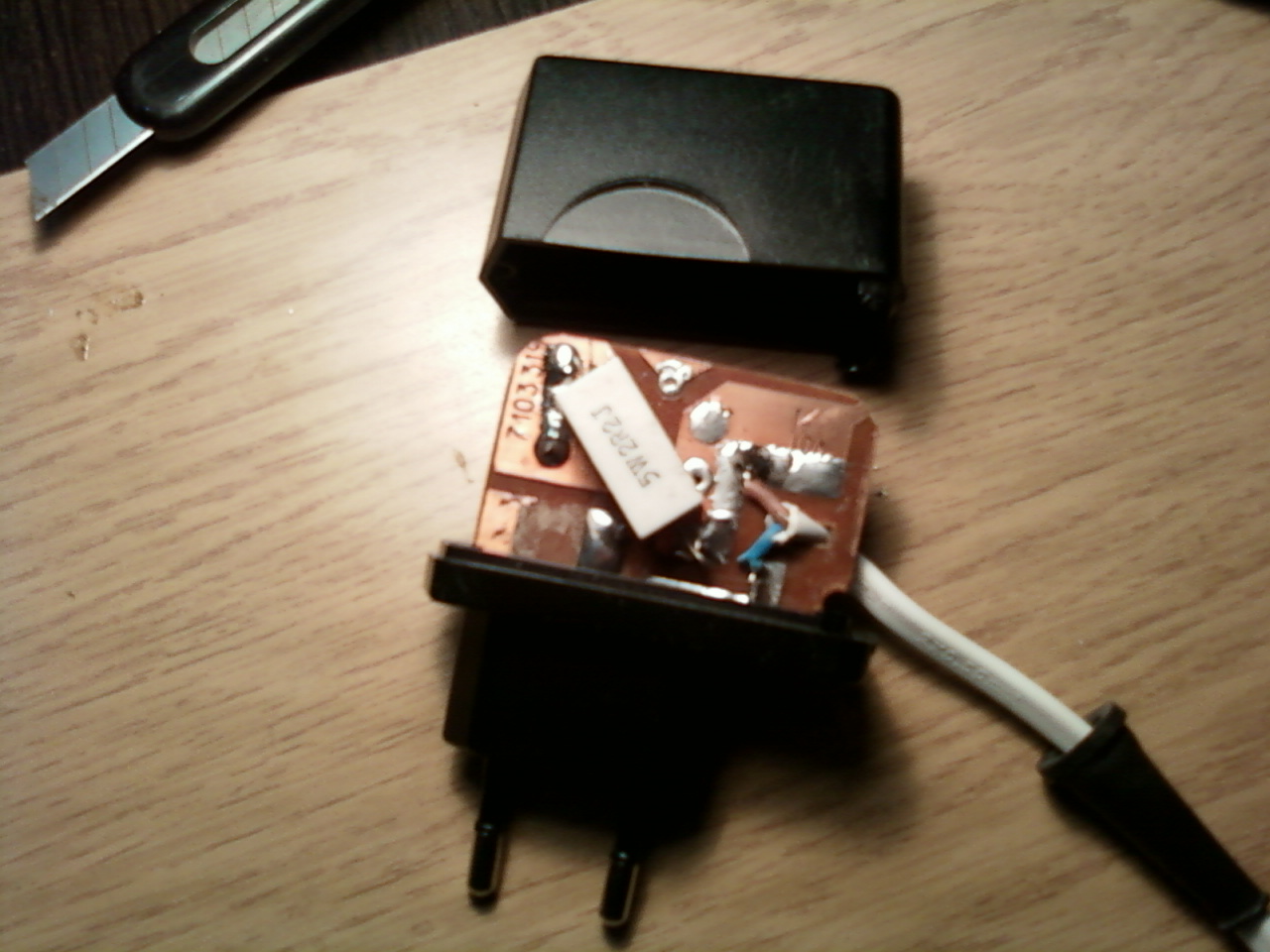

  На плате вместо резистора поставил перемычку. Из хранящихся неизвестно зачем зарядок от старых телефонов выбрал одну с разборным корпусом. Из старой платы неизвестно от чего (пожертвованной родственником) вырезал подходящий кусок по форме платы от зарядки. Подрезал дорожки, как мне надо, залудил их, и припаял резистор и провод.
/upload/iblock/1d8/foto1184.jpg

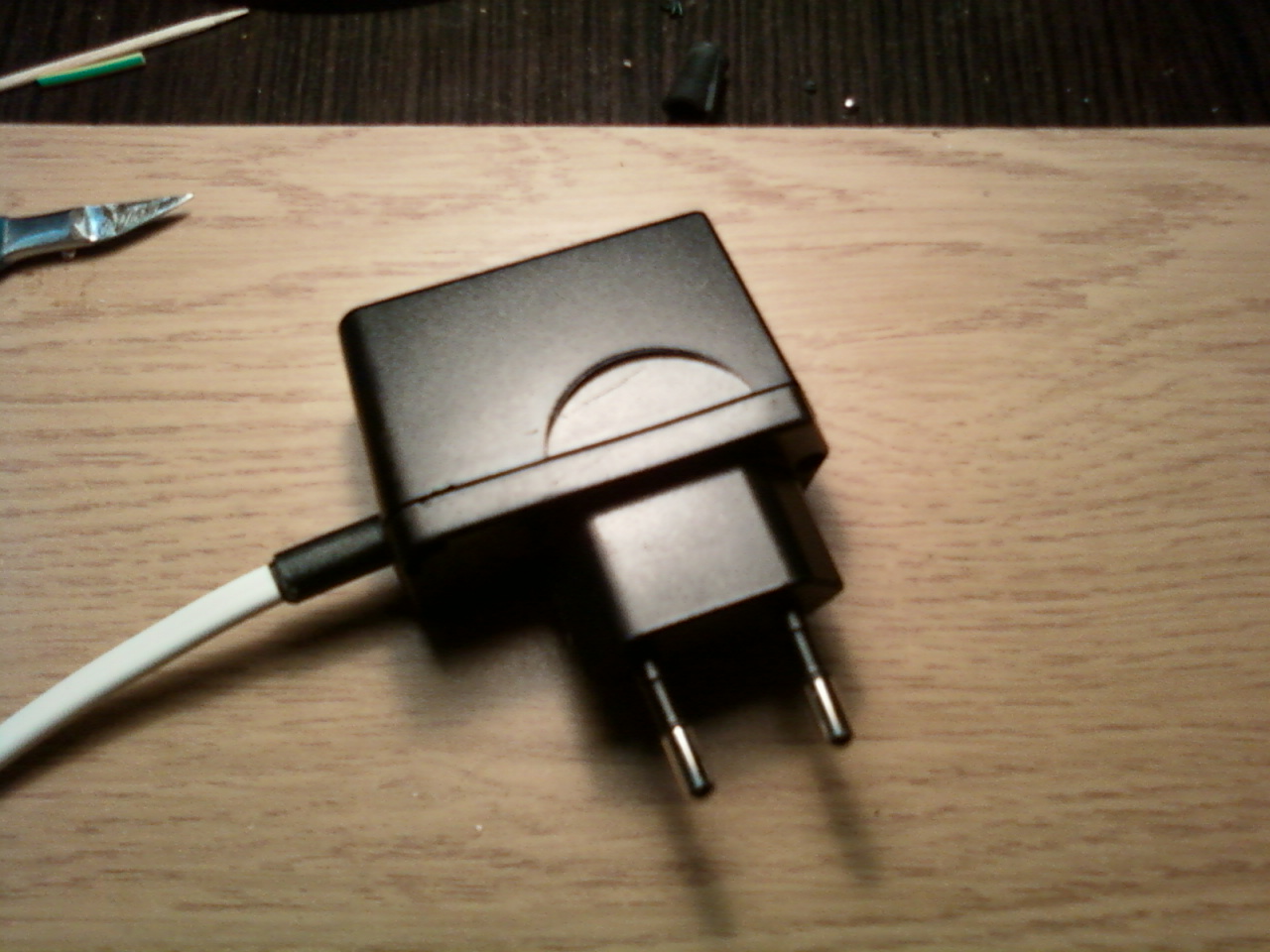

  Собрал корпус зарядки:
/upload/iblock/5d2/foto1185.jpg

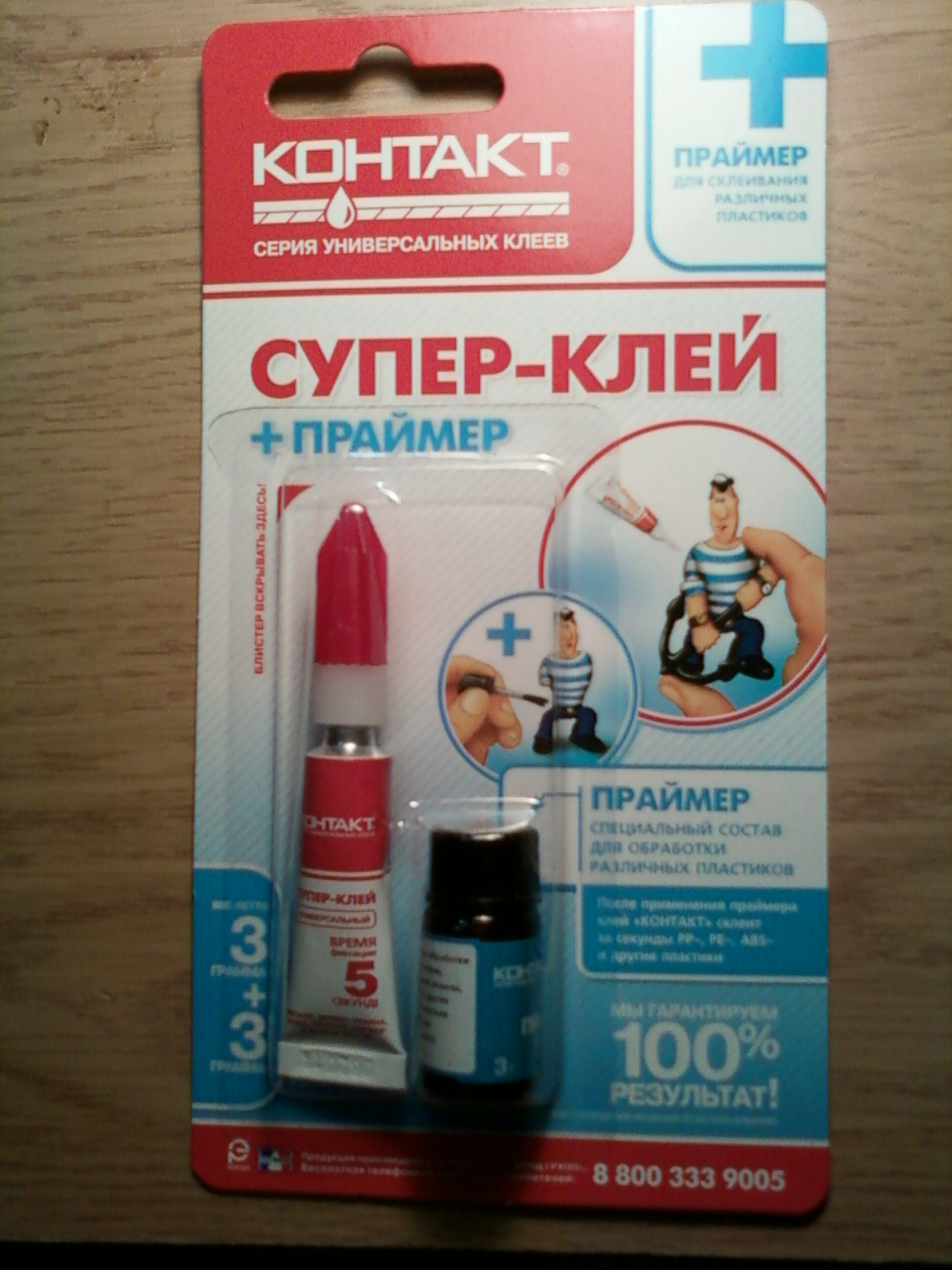

  Следующей проблемой стало, как скрепить корпус блендера в собранном состоянии. Единственно надёжным методом всё- таки оказалось его обратно склеить. Вопрос - чем ? С трудом нашёл на одной из деталек обозначение вида пластика - ASA. Опять полазил в интернете, и вперёд на радиорынок за клеем. Единственное , что удалось найти , это суперклей с праймером. В аннотации сказано, что можно клеить и ABC-пластики (ASA - их разновидность). Конечно, лучше бы было взять клей-гель, но что попалось, то попалось :
/upload/iblock/e57/foto1186.jpg

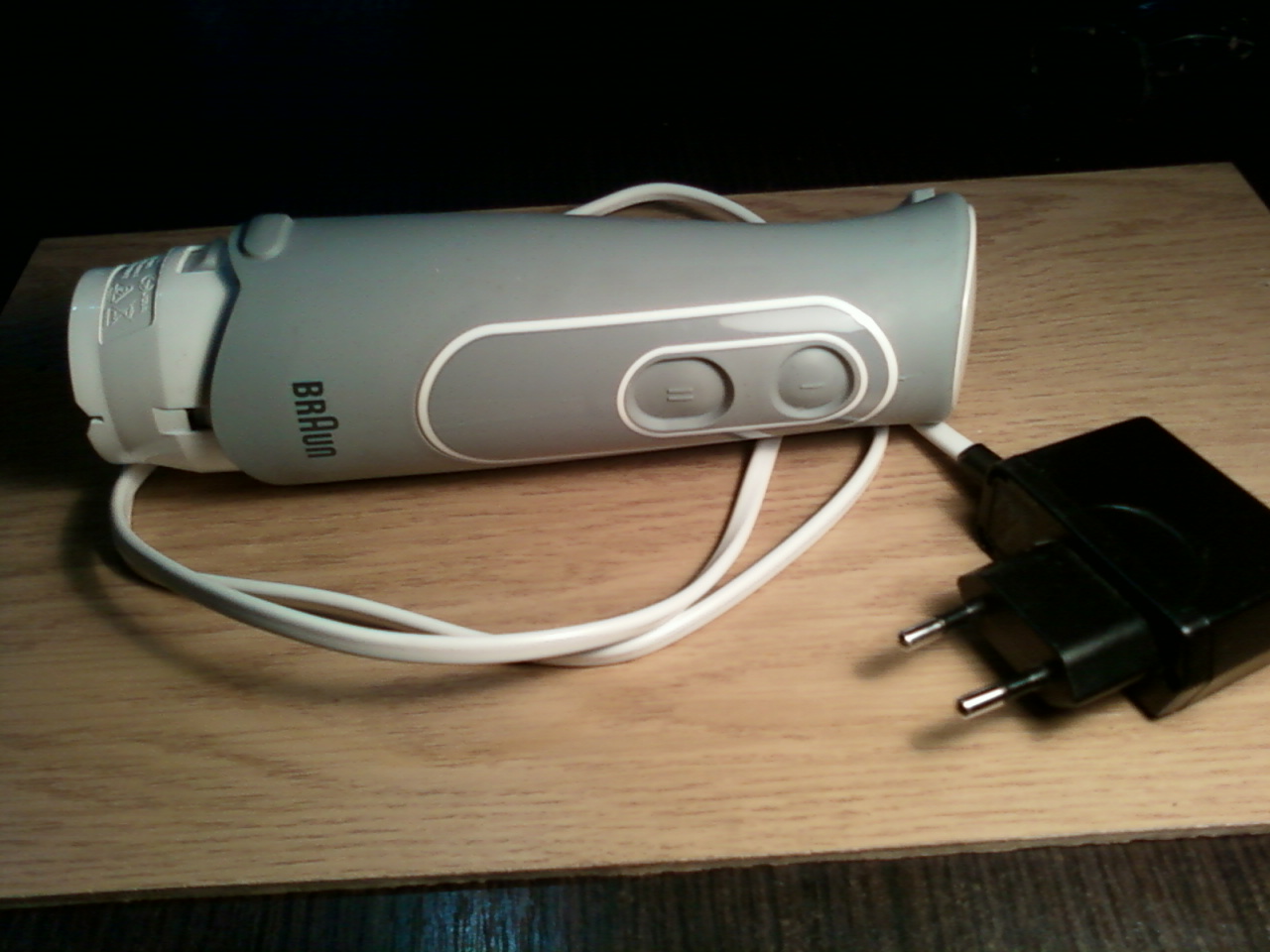

  Склеил по инструкции. Сейчас пробовал в очередной раз разорвать части корпуса миксера - не получилось. Сдаю агрегат в эксплуатацию жене :
/upload/iblock/98c/foto1187.jpg
  Как раз во время - скоро начнётся готовка-подготовка к встрече Нового года.
  Цена вопроса - 34 грн. (за клей).

Logan 1,4 Base 2006 г.
  0

4 Отредактировано nik_nik (2015-12-30 15:43:51)

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

Вопрос - чем ?

можно в теории (но только в теории) любым суперклеем + сода.
Разные пластики клеил. Использую Cosmofen http://kiev.prom.ua/Cosmofen.html или Soudal Cyanofixhttp://www.bafus.ru/100011129/. Если эти не берут - тогда капец.= или пайка или изолента... ))

технология клейки приблизительно такая:

З.Ы. пробовал и ДихлорЕтаном - тоже классная штука - но "берет " далеко не весь пластик
а, еще юзал какие-то клеи для склеиваниея оконных профилей... вообщим лучшие результаты показала эта тройка выше.

  0

5

Re: ОЧумелые ручки или ремонтируем сами :)

Разные пластики клеил. Использую Cosmofen http://kiev.prom.ua/Cosmofen.html или Soudal Cyanofixhttp://www.bafus.ru/100011129/. Если эти не берут - тогда капец.= или пайка или изолента... ))
  Самые обычные цианоакрилатные клеи, и ну их с их ценой. Давно использую :
http://besttorg.com.ua/chemistik.html
  Ничем не хуже, в быту хватает.
  Насчёт пластиков : ABC пластик таким клеем нормально не склеишь. Эти клеи отскакивают от него при небольшом усилии. Вот здесь и выручает тот самый праймер. Он подготавливает поверхность и обеспечивает хорошую агдезию. Не первый раз использую. Жаль, что этот праймер нельзя купить отдельно.

Logan 1,4 Base 2006 г.
  0

6 Отредактировано nik_nik (2015-12-30 18:20:38)

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

Вот здесь и выручает тот самый праймер.

FS пишет:

Жаль, что этот праймер нельзя купить отдельно.

мы сейчас об этом праймере говорим: http://ru.aliexpress.com/popular/3m-94-primer.html или http://avtoplenka.com/50-praymer-94-3m- … er-94.html?

  0

7

Re: ОЧумелые ручки или ремонтируем сами :)

Не, я о том праймере, который идёт в комплекте на фото выше :
http://contact.ru/super_praim.html

Logan 1,4 Base 2006 г.
  0

8

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

Не, я о том праймере, который идёт в комплекте на фото выше :
http://contact.ru/super_praim.html

like  ок

  0

9

Re: ОЧумелые ручки или ремонтируем сами :)

lol1

Logan 1,4 Base 2006 г.
  0

10 Отредактировано Evgenий (2016-01-23 15:51:54)

Re: ОЧумелые ручки или ремонтируем сами :)

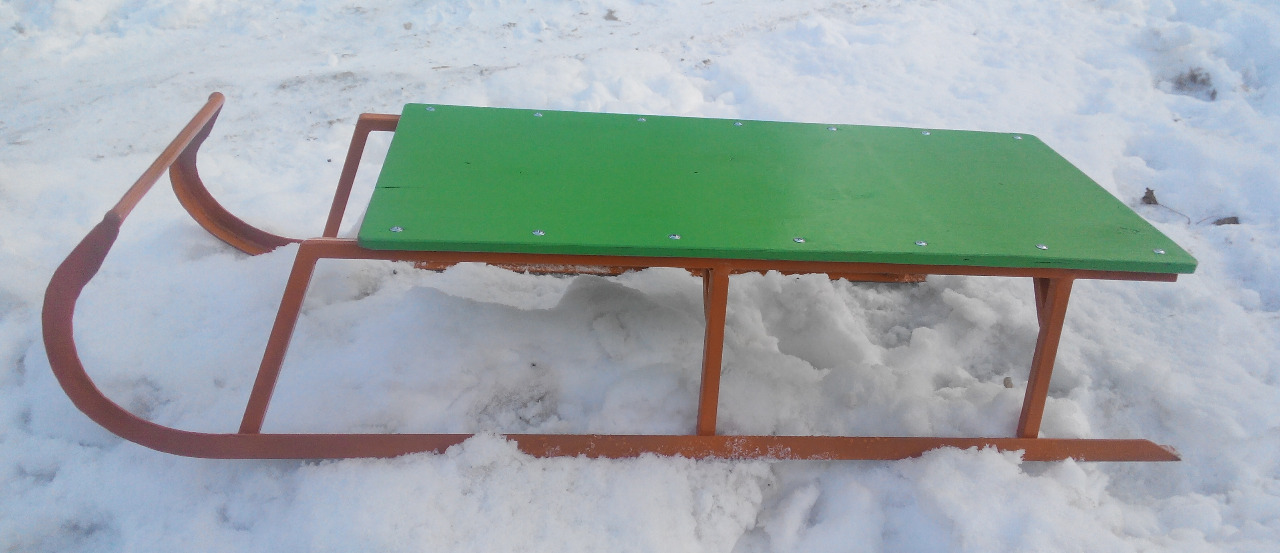

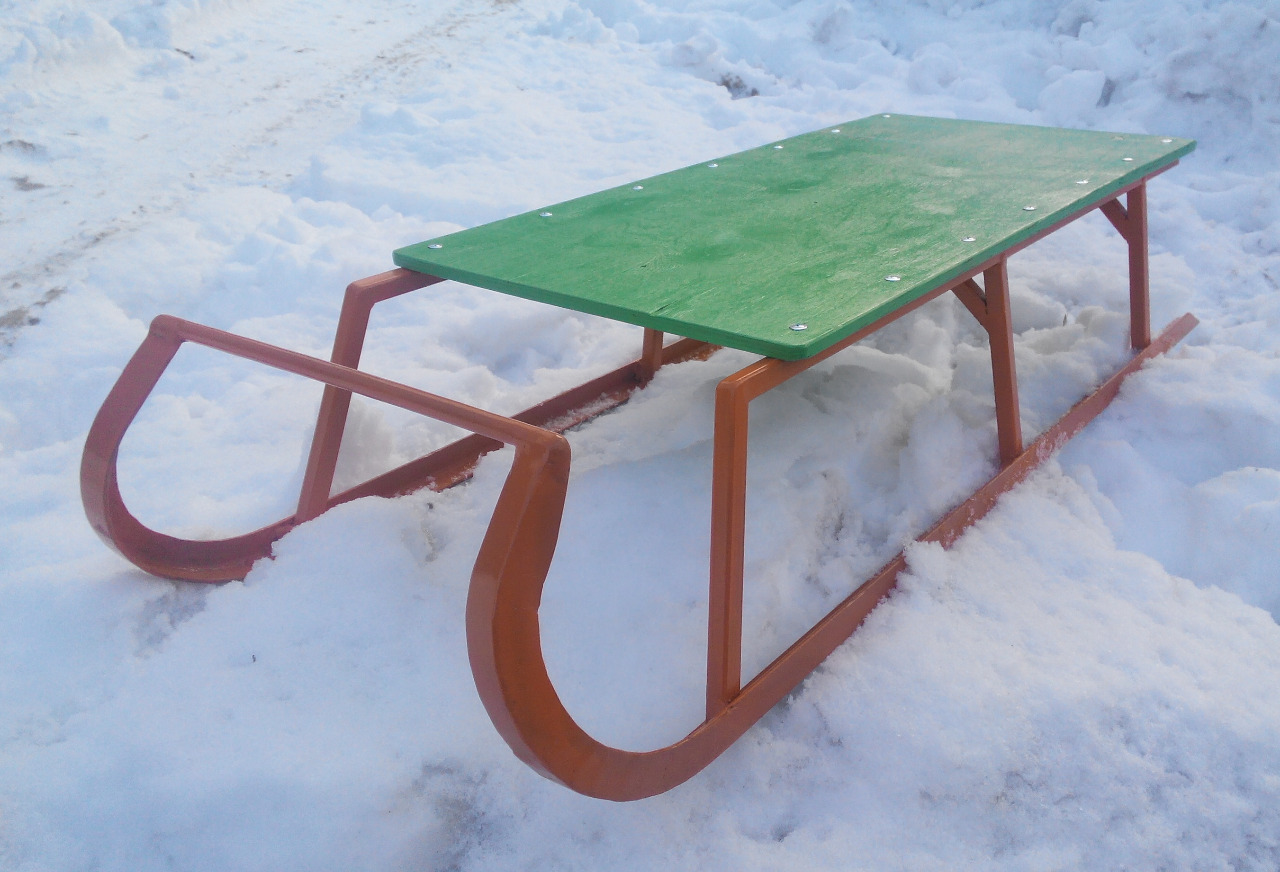

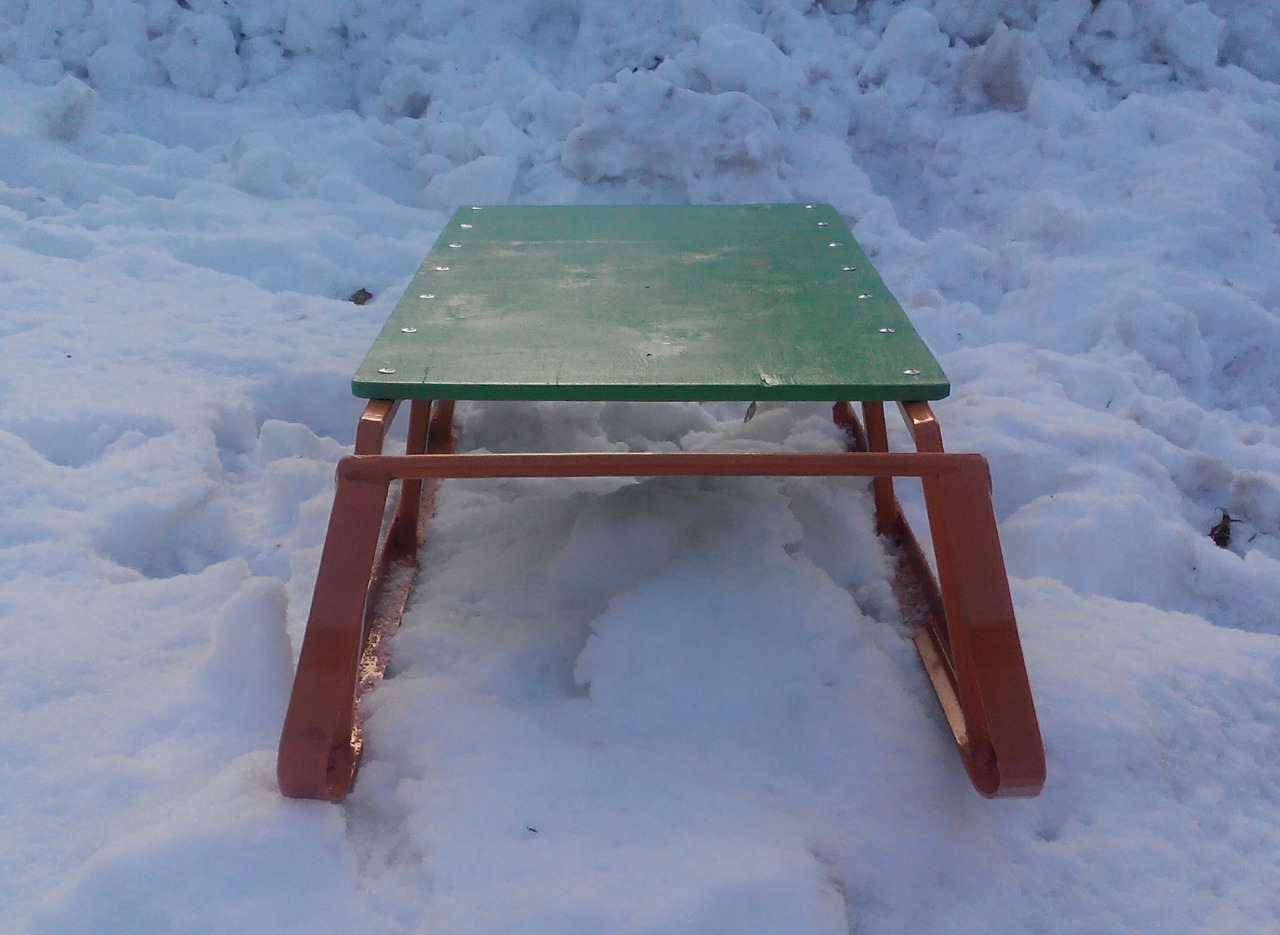

Санки своими руками

В связи с наступившей таки в этом году зимой и большим количеством желающих кататься, за три вечера были изготовлены санки:
/upload/iblock/b50/20160121084547.jpg
/upload/iblock/c5d/20160121084601.jpg
/upload/iblock/dd0/20160121084552.jpg

Габаритные размеры (ДхШхВ): 102смХ40смХ22см
Длина плоской части полозьев: 90см
Вес: 8 кг
Испытания: Живой вес в 200 кг с горки по трамплинам выдерживают smile В багажник Логана фазы 2 становятся как родные.

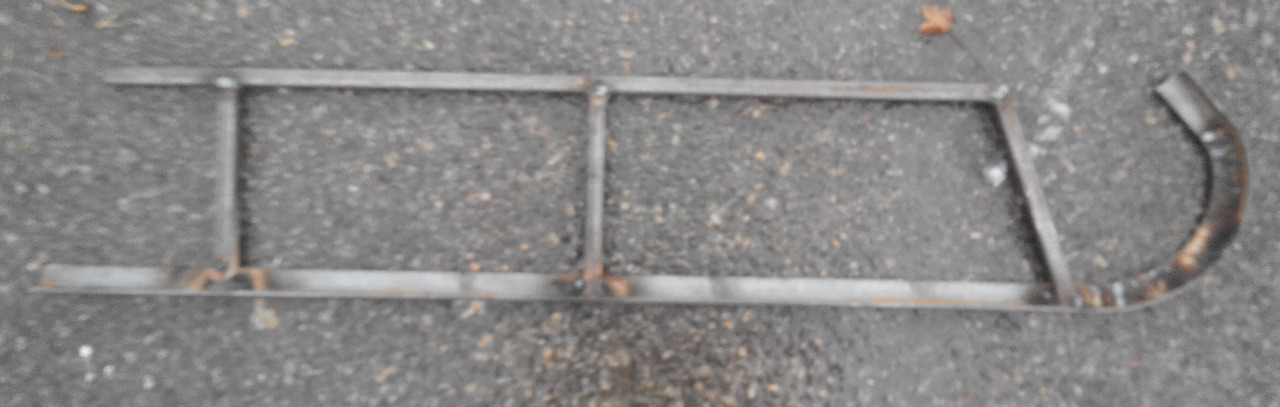

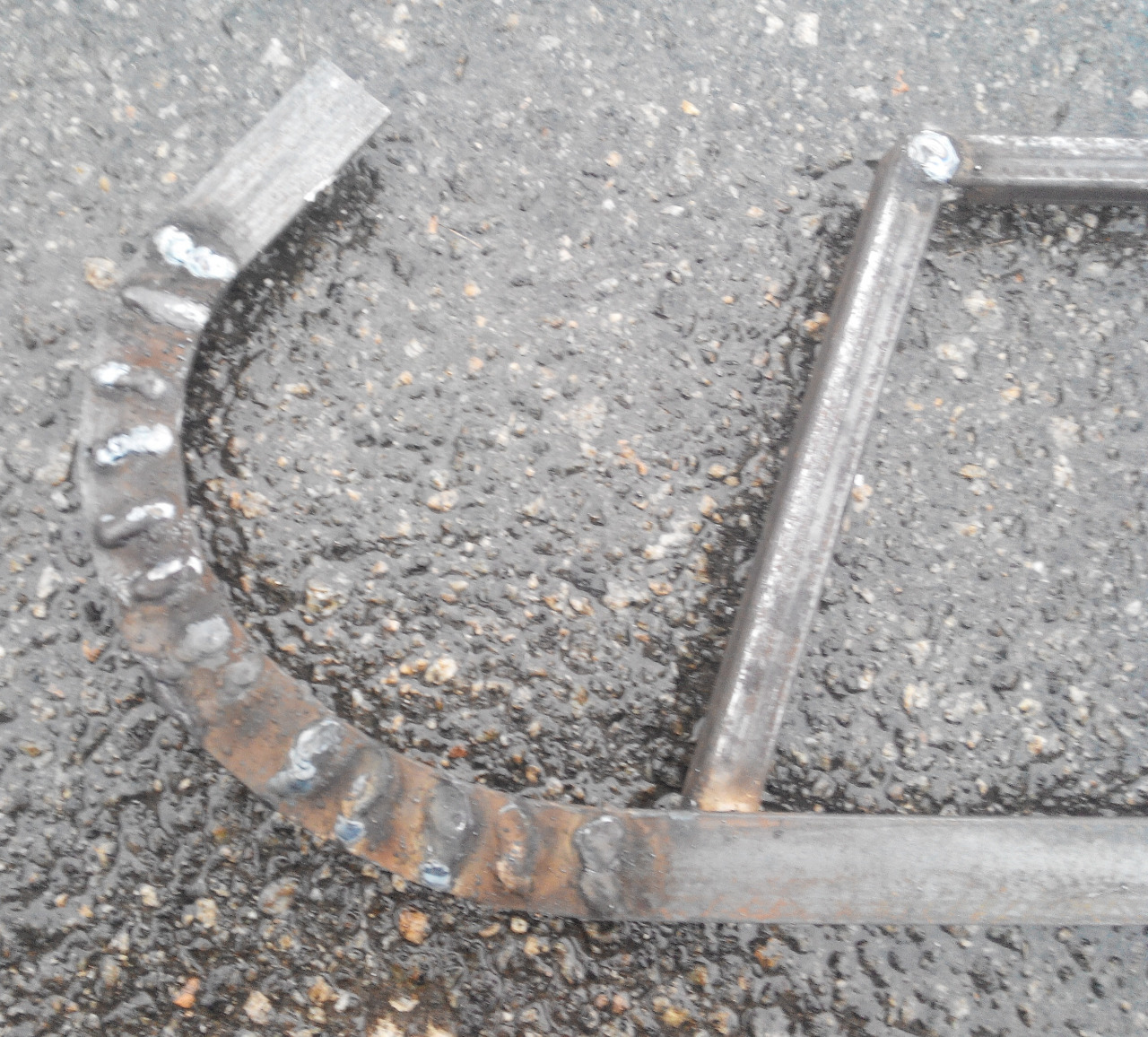

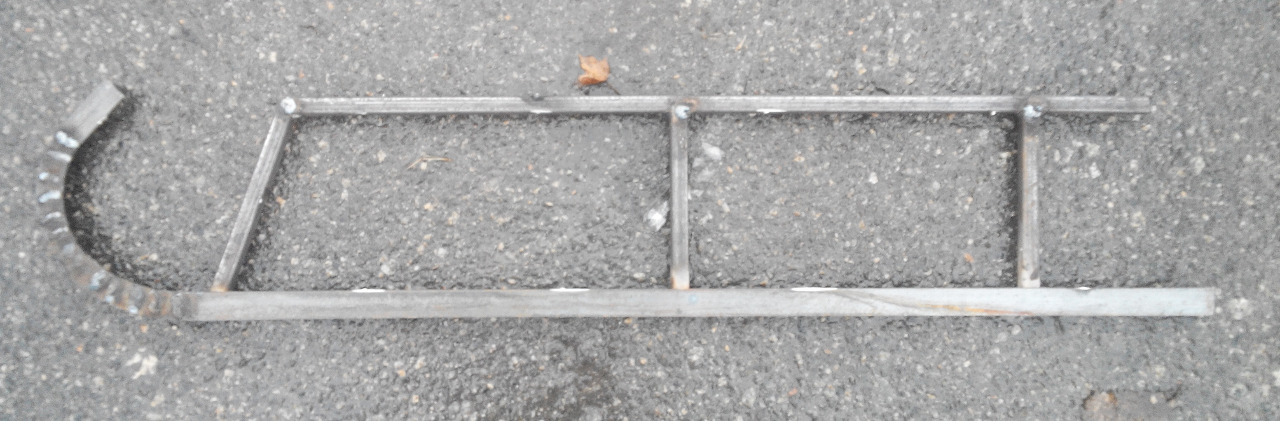

Чертежей нет. Делал "от руки на глаз". Сначала изготовлены две половинки, потом сварены в "кучу". "Слепила из того что было";) А было: уголок 25 мм (2 по 1,4м) и квадратная труба 10 мм (3 по 1,5 м). Сидушка- фанера 10мм.

/upload/iblock/e63/20160114092134.jpg
/upload/iblock/54e/20160114092159.jpg
/upload/iblock/cc1/20160114092149.jpg

Уже есть RENAULT Logan Ambiance 1.4 + ГУ + кондиционер   Бортовик
  0
Спасибо сказали: Yanus, ГРОЗ2

11

Re: ОЧумелые ручки или ремонтируем сами :)

Evgenий, зачет!
я вот скоро к концу зимы доделаю лодочный мотор и тоже выложу

Dacia Logan MCV / 1.6i - 8V / 2008г / ambiance / 5 мест / цвет: мокрый асфальт
  0

12

Re: ОЧумелые ручки или ремонтируем сами :)

Evgenий пишет:

Санки своими руками

А верёвочка  roll ?
А так-то - зачёт!

MCV-amb, 1,6(ГБО) ==> ФИАТ 1,4 МАXI(ГБО) ==> LODGY PRIVILEGE 1,5D (+ Ларгус, 1,6. 8кл.(ГБО) + Богдан 2312(ГБО))
  0

13 Отредактировано Evgenий (2016-03-14 18:16:58)

Re: ОЧумелые ручки или ремонтируем сами :)

Печка дачная.

Дело было вечером, делать было нечего smile В связи с тем, что в выходные нужно было получить некоторое количество кипятка (поливать кусы смородины), была изготовлена печка.
Печка дачная ПД2Х16 v1.0.

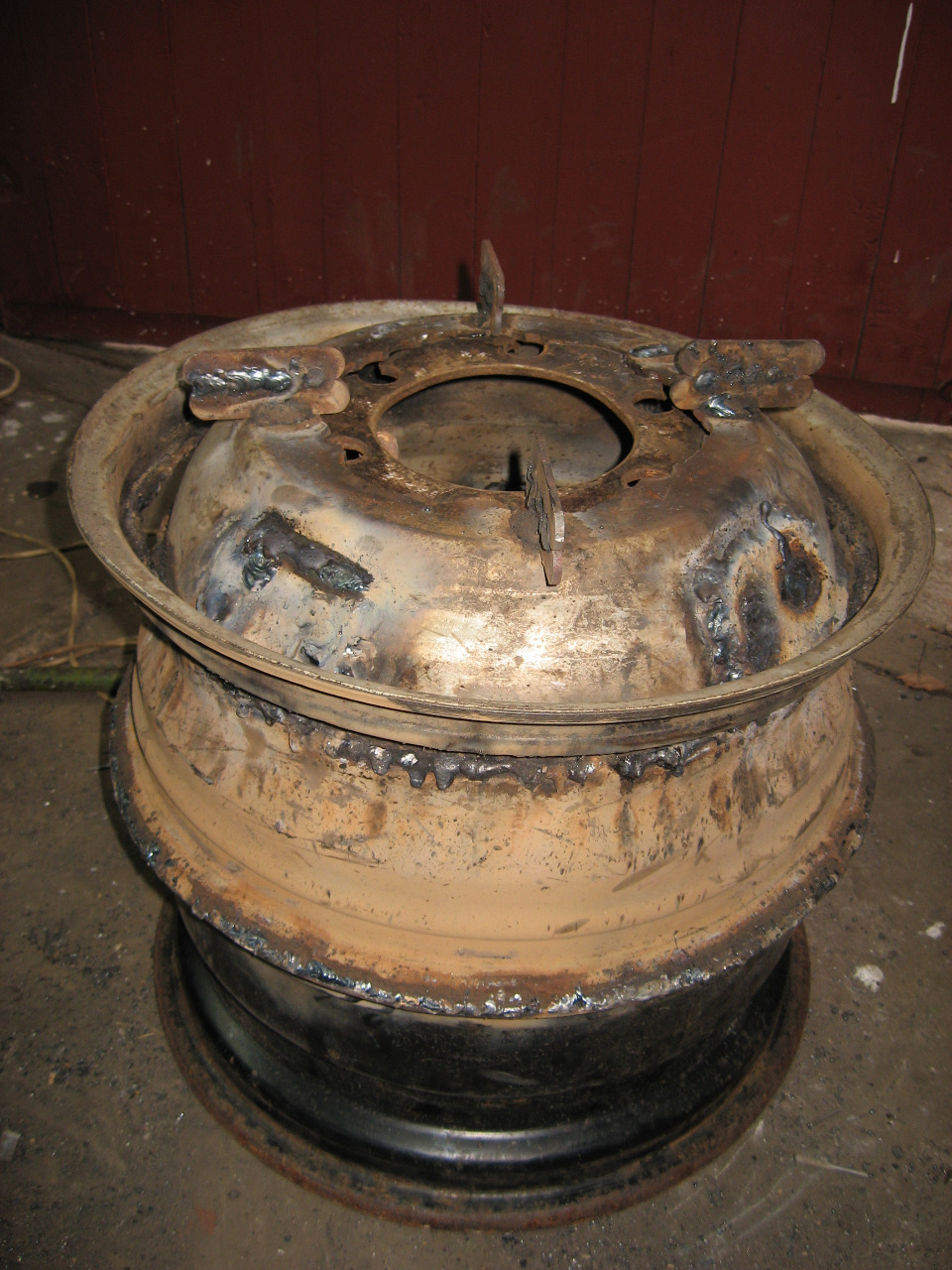

В процессе изготовления использовано два убитых колесных диска 16 диаметра (Газель и БМВ). Диски сварены друг с другом. (Нижний  лицом вниз, верхний лицом вверх.) Расширено отверстие в центре "верхнего" диска и с помощью старых жигулевских колодок заварены вентиляционные отверстия. Можно обойтись без сварки, если подобрать диски таким образом, чтобы один становился внутрь другого
/upload/iblock/c77/img_2746.jpg
В этом варианте дрова загружаются "через верх". Конструкция вполне работоспособная. Но наши руки не для скуки. Потому:

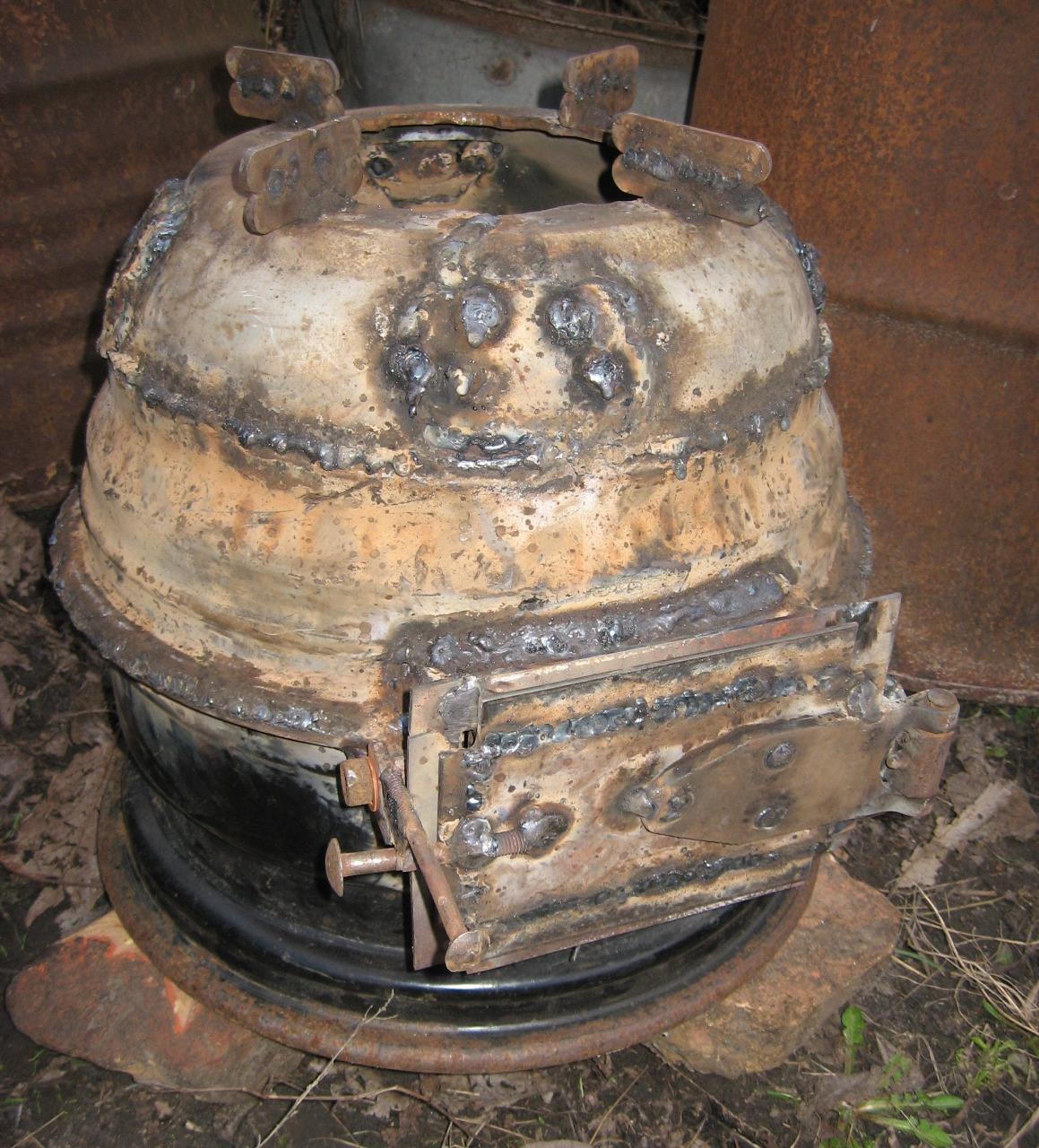

Печка дачная ПД2Х16 v1.1.

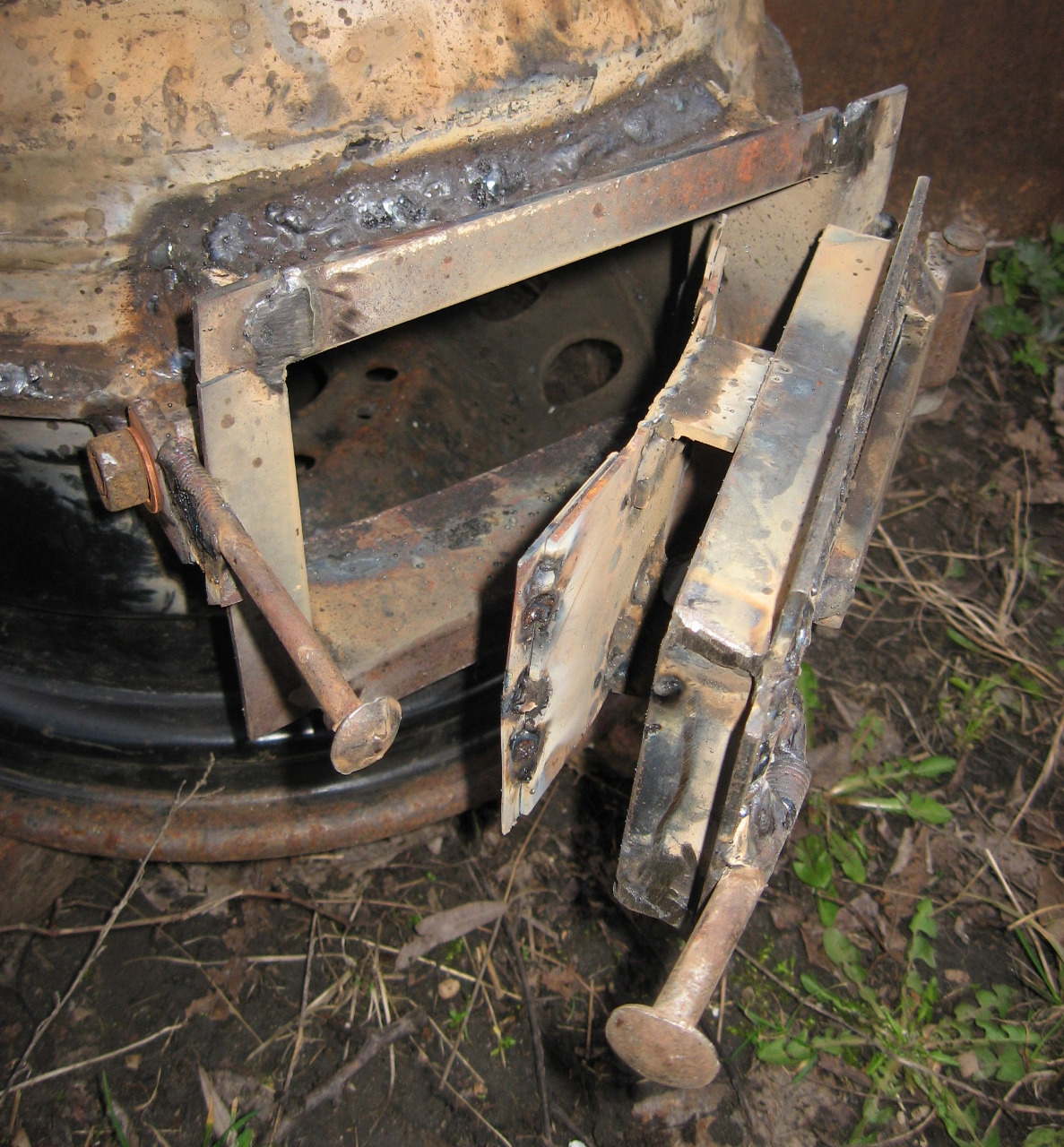

Из  распущенного 20 сантиметрового обрезка квадратной трубы (100х100), обрезков уголка, кусочков металла, трех болтиков, двух гаек и старой волговской дверной петли была изготовлена дверца для закладки дров. (Ну и обрезан "лишний" обод верхнего диска)
/upload/iblock/1a5/img_2749.jpg /upload/iblock/36c/img_2748.jpg

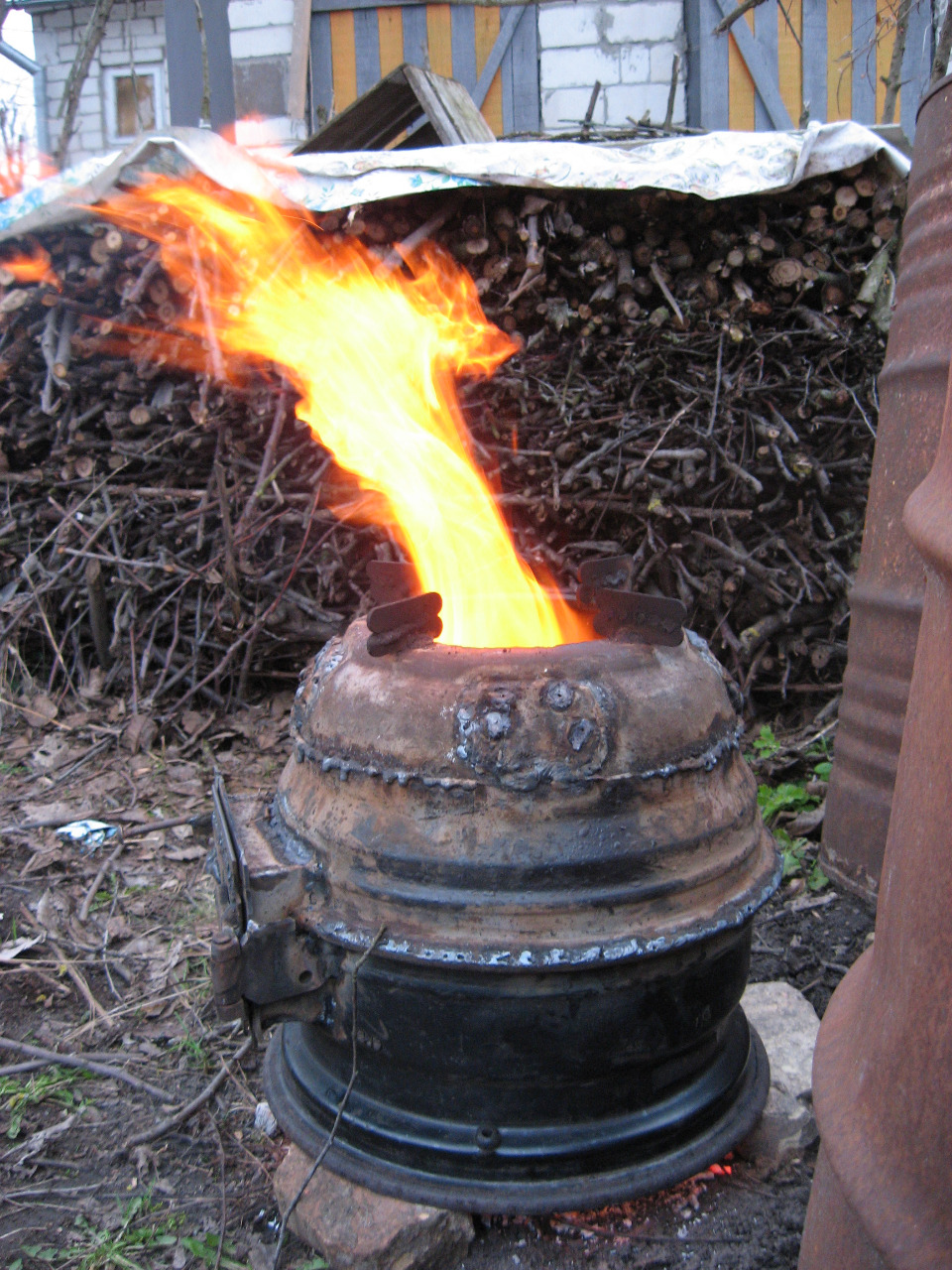

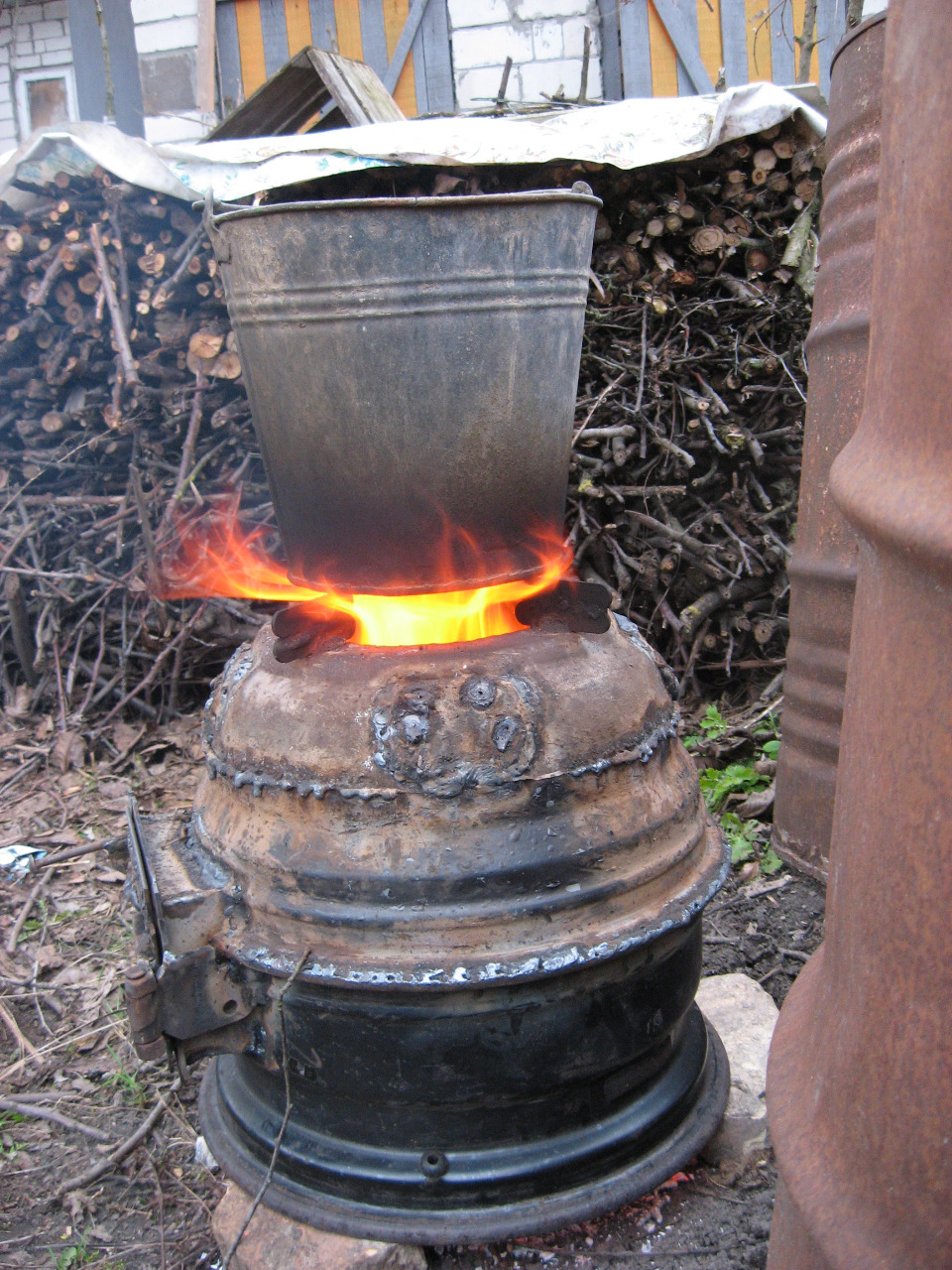

Печка в работе:
/upload/iblock/e19/img_2755.jpg /upload/iblock/355/img_2758.jpg

По результатам испытаний.
1. Прожорливая. Нужно будет сделать регулируемое поддувало. Или ставить не на три кирпича, а выложить кирпичи плотным кольцом. Тогда зазорами между кирпичами можно регулировать тягу smile
2. Подумать над переводом на отработку.
3. Одеть сверху обод от диска на 13 (чтобы пламя не выдувало из под ведра боковым ветром).
Пока все smile

Уже есть RENAULT Logan Ambiance 1.4 + ГУ + кондиционер   Бортовик
  0
Спасибо сказали: Yanus, Lavrik, Martlet3

14 Отредактировано Yanus (2016-03-14 14:46:01)

Re: ОЧумелые ручки или ремонтируем сами :)

Evgenийupp
вместо кирпичей поставьте ее на землю, с одной стороны пророй в земле палкой или трубой канал для воздуха. камнем, железякой, или еще чем регулируй больше/меньше.

Добавлено: 2016-03-14 13:44:52

а еще можно вырыть в земле ямку для отработанного пепла ))) что б он поддувало не закрывал

Добавлено: 2016-03-14 13:47:51

и что б не варить обод с 13-го колеса, легче турбиной красиво снять с тех железяк вертикальных под ведро - и ведро устойчивей будет и выдувать не будет!

Dacia Logan MCV / 1.6i - 8V / 2008г / ambiance / 5 мест / цвет: мокрый асфальт
  0

15

Re: ОЧумелые ручки или ремонтируем сами :)

yanus пишет:

что б не варить обод с 13-го колеса

Не варить, а просто одеть. smile Тогда низ ведра будет в "горячей зоне" smile Есть в металлоломе 13 диск. Попробую . wink

Уже есть RENAULT Logan Ambiance 1.4 + ГУ + кондиционер   Бортовик
  0

16

Re: ОЧумелые ручки или ремонтируем сами :)

Поділюсь і я своєю доробкою.
На стрічковій шліфмашинці за 13 років експлуатації трохи зносились зубчасті ролики і навіть новий ремінець під навантаженням проскакував.  Ідея прийшла нещодавно, коли в жигуля ставив полікліновий привід навісного.
Зробив натяжний ролик з двох підшипників. Вийшло добре, вже кілька місяців трудиться.
http://i.piccy.info/i9/20f83524e66e634c43777c5b6cc2ffe3/1457959542/72291/955254/1448196821424_800.jpghttp://i.piccy.info/a3/2016-03-14-12-45/i9-9542081/800x480-r/i.gif

Dacia Logan MCV Laureate 7місць 2008р.
  0
Спасибо сказали: сяся, Lavrik, platon78, Владимир+, Martlet, Don Kortes, Veterok, Yanus8

17

Re: ОЧумелые ручки или ремонтируем сами :)

Имеется в хозяйстве такой агрегат :
/upload/iblock/2ce/tomas.jpg
  Аппарат давно уже не новый, но жена привыкла к нему и без него, как без швабры. А в последнее время начала выделываться кнопка включения и регулировки мощности. Пылесос реагировал на её нажатие то с 5-го, то со 120-го раза. Прежде, чем заказывать плату управления за 500 грн. (причём, скорее всего аналог) , решил попробовать устранить проблему "малой кровью". В качестве руководства использовал эту статью :
http://elektrosan.ru/index.php?option=c … p;Itemid=2
  Вооружился шприцом с иглой, снял плату. Над раковиной струёй спирта промывал микровыключатель во все щели. К удивлению, грязи вымылось оттуда прилично. Потом просушил плату, собрал агрегат. Недели три всё работает, как новое.
  В итоге все затраты - около 10-ти мл спирта.

Logan 1,4 Base 2006 г.
  0
Спасибо сказали: Evgenий, Владимир+, Lavrik3

18

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

Имеется в хозяйстве такой агрегат :

Ух-ты как вовремя!
У меня такой-же агрегат. И проблема такая же!
На выходных займусь!

Laureat 1.6+ABS+кондей+ПБП+Toreador Red+вешалка для пиджака+подлокотник+литьё. 2007г.р.
лучше по утру на Google Earth искать ГДЕ ты пил, чем на youtube КАК...
Постарайся получить то, что любишь, иначе придется любить то, что получил.....
Никому не доверяй, и тебя никто не предаст.
  0

19

Re: ОЧумелые ручки или ремонтируем сами :)

Rothmanz пишет:

На выходных займусь!

Успех операции заключается в точной дозировке и месте применения спирта smile

MCV-amb, 1,6(ГБО) ==> ФИАТ 1,4 МАXI(ГБО) ==> LODGY PRIVILEGE 1,5D (+ Ларгус, 1,6. 8кл.(ГБО) + Богдан 2312(ГБО))
  0

20 Отредактировано Rothmanz (2016-03-18 18:27:54)

Re: ОЧумелые ручки или ремонтируем сами :)

Владимир+ пишет:

Успех операции заключается в точной дозировке и месте применения спирта

Ну, с точностью дозировки, у меня никогда проблем небыло smile
А применить, применим там где надо. А потом замоем элитными напитками. smile

Laureat 1.6+ABS+кондей+ПБП+Toreador Red+вешалка для пиджака+подлокотник+литьё. 2007г.р.
лучше по утру на Google Earth искать ГДЕ ты пил, чем на youtube КАК...
Постарайся получить то, что любишь, иначе придется любить то, что получил.....
Никому не доверяй, и тебя никто не предаст.
  0

21 Отредактировано Георгич (2016-03-18 20:38:31)

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

Вооружился шприцом с иглой, снял плату. Над раковиной струёй спирта промывал микровыключатель во все щели.

Этот метод хорошо подходит также и к к выключателям болгарок, перфораторов, дрелей (но чаще всего выключатель летит в болгарке).
Т.е. метод подходит ко всем контактным механизмам, работающим в запыленных условиях.

куплю синий степвей.
В игноре Aprox, alex.cver и луцкое ничтожество.
  0

22

Re: ОЧумелые ручки или ремонтируем сами :)

Георгич пишет:

Этот метод хорошо подходит также и к к выключателям болгарок, перфораторов, дрелей

  Имхо, эти выключатели лучше всё-таки разобрать для чистки, так как они обычно подгорают при загрязнении, и спирт тут не поможет.

Logan 1,4 Base 2006 г.
  0

23

Re: ОЧумелые ручки или ремонтируем сами :)

Разобрал, промыл. Всё работает!
Зы. Ну и пылищи он внутрь натянул.... Место забора воздуха, для охлаждения двигла, было почти забито пылью. Как то я не углядел? Да, и много черной пыли, я так понимаю от щеток коллектора, на фильтре снизу корпуса.

Laureat 1.6+ABS+кондей+ПБП+Toreador Red+вешалка для пиджака+подлокотник+литьё. 2007г.р.
лучше по утру на Google Earth искать ГДЕ ты пил, чем на youtube КАК...
Постарайся получить то, что любишь, иначе придется любить то, что получил.....
Никому не доверяй, и тебя никто не предаст.
  0

24

Re: ОЧумелые ручки или ремонтируем сами :)

Rothmanz пишет:

Разобрал, промыл.

  До выходных не дотянул ? Всего-то 3 часа осталось.  big_smile

Logan 1,4 Base 2006 г.
  0

25

Re: ОЧумелые ручки или ремонтируем сами :)

FS пишет:

эти выключатели лучше всё-таки разобрать для чистки

Так влом же))) И не все они разбираемы.

куплю синий степвей.
В игноре Aprox, alex.cver и луцкое ничтожество.
  0
