Тема: Датчик наружной температуры Logan II Sandero II

Долго искал инфу по подключению датчика наружной температуры на Sandero II. Считаю очень нужной штуковиной особенно зимой.
т.к. мой Scenic имеет такую приблуду, то решил снять с него и попробовать установить сестрёнке на авто.
Что нужно для работы датчика наружной температуры:
1. Собственно сам датчик
https://h-a.d-cd.net/4a53574s-480.jpg
2. Провод одножильный 4 м
3. Термоусадка 2,5
4. Термоусадка 5
5. Клемма в колодку приборной панели 2 шт

Инструмент для установки
1. Шуруповёрт и насадки торкс
2. игла от шприца 2 шт для вскрытия разъёма приборки.
3. Зажигалка для термоусадки
4. Протяг для прокладки кабеля (пластиковая трубка диаметром с карандаш - подойдёт)

Процесс
1. Снимаем приборку , процедуру снятия описывали гдето на форуме. В двух словах - снимаем кожух руля, козырёк приборной панели (крепится на защёлках), далее будут видны 4 торкса на которых и держится приборка.

2. аккуратно вытаскиваем 24 пиновый разъём с проводами, на фото отмечены пины
https://h-a.d-cd.net/e6bb74s-960.jpg

ниже таблица пинов (переводил в гугле)
1) -
2) Dplus предохранитель 31
3) масса (черный)
4) -
5 ) Gplus предохранитель 19
6) Кнопка бортовой компьютер [С4 до н.э.]
7) [кнопка С4 бортовой компьютер]
8) Датчик давления масла
9) проверка Тормозная жидкость
10) управления стояночного тормоза
11) CAN L
12) ?
13) -
14) [контроль С4 дистанционного свет]
15) датчик топлива
16) датчик топлива
17) [C4 уровень моторного масла]
18) [C4 уровень моторного масла]
19) Датчик температуры наружного воздуха
20) Датчик температуры наружного воздуха предупреждение
21) свет
22) Индикатор зарядки

Как понятно из расшифровки нам нужны 19 и 20 пины. Полярность не имеет значения.
Провода тянем в штатное место - правое зеркало ( у меня левое - так ближе )

3. Паяем к проводам датчик, не забыв перед этим натянуть термоусадку. Пайка очень желательна, т.к. скрутки не особо долго живут на свежем воздухе.

4. Активируем функцию температуры в приборной панели дилерским прибором и радуемся отображению температуры на приборке
https://a-a.d-cd.net/cc13574s-480.jpg

Цена нового датчика у офов заоблачная, есть замена — цена 110 грн

  2

26

Re: Датчик наружной температуры Logan II Sandero II

urabus87 пишет:

а от чего брал пины которые в колодку доставлял?

Попробуй от блока питания компьютерного, там есть белый штекер питания для старых флопиков, там как раз подходят

  0



27 Отредактировано urabus87 (2014-06-24 23:20:11)

Re: Датчик наружной температуры Logan II Sandero II

понял , есть такое дело, я кажись в плафон от туда доставлял пины, готовлюсь потихоньку , датчик с разборки(логонолюб подогнал) уже лежит, ждёт, теперь надо както решится на разборку  приборки, хотя думаю не сложнее чем достать магнитолу smile кстати не подскажеш какую функцию в приборке  надо активировать ?

  0

28

Re: Датчик наружной температуры Logan II Sandero II

urabus87 пишет:

понял , есть такое дело, я кажись в плафон от туда доставлял пины, готовлюсь потихоньку , датчик с разборки(логонолюб подогнал) уже лежит, ждёт, теперь надо както решится на разборку  приборки, хотя думаю не сложнее чем достать магнитолу smile кстати не подскажеш какую функцию в приборке  надо активировать ?

Номер не помню, но когда зайдёшь в конфигурацию приборки быстро найдёшь

  0

29

Re: Датчик наружной температуры Logan II Sandero II

Насчет температуры двигателя:с учетом техн.решений описанных в теме,то какая разница-выставить датчик на улицу или закрепить в нужном месте на двигатель и будет показывать темп. двигателя(если конечно до 99град. он работает-больше в основном и не нужно).

Renault Sandero  1.5 dCi
  0

30

Re: Датчик наружной температуры Logan II Sandero II

была такая мысль но наврядли он до 99 наверника ограничивается 50 , никак руки не дойдут подключить датчик sad

  0

31

Re: Датчик наружной температуры Logan II Sandero II

А на фазе 1 такое можно провернуть?
Или приборка не потянет?

  0

32

Re: Датчик наружной температуры Logan II Sandero II

что значит "не потянет"? в фазе 1,2 НЕ предусмотрено подключение такого датчика вообще. да и на экране нет такого знакоместа.

Renault Kangoo II 2013 K9K 90
Renault Clio III 2007 K4M801 DP0 110
  0

33

Re: Датчик наружной температуры Logan II Sandero II

можно пожалуйста стоимость работ+датчик

  0

34

Re: Датчик наружной температуры Logan II Sandero II

еу у меня бюджет пока 100 грн датчик с разборки , а остальное сам

  0

35

Re: Датчик наружной температуры Logan II Sandero II

urabus87 пишет:

была такая мысль но наврядли он до 99 наверника ограничивается 50 , никак руки не дойдут подключить датчик

Но ведь не сложно же датчик опустить в кипяток и увидеть его "потолок"?

В игноре Дядя Федор, апрох+алекс.церв
  0

36

Re: Датчик наружной температуры Logan II Sandero II

ну я его пока не подключил а так да можно проверить, никак  не решусь разобрать приборку

  0

37

Re: Датчик наружной температуры Logan II Sandero II

добрый день, а кто нибудь подскажет диапазон измерения температуры датчика? если от  -30 до +120, то может закрепить его на блоке и будет примерная температура охл жидкости

  0

38

Re: Датчик наружной температуры Logan II Sandero II

мда
интересно было бы знать температурку охл. жидкости

  0

39

Re: Датчик наружной температуры Logan II Sandero II

закрепил датчик температуры к блоку ( покупал на ебее 300р, вместе с экраном), теперь у меня есть температура двигателя ( примерная и когда авто стоит) на ходу остывает ( надо закрыть датчик) больше 85 гр не показывал.

  0

40

Re: Датчик наружной температуры Logan II Sandero II

ну вот первая ласточка, фото бы всего этого

  0

41 Отредактировано viktor0544 (2014-10-23 14:31:55)

Re: Датчик наружной температуры Logan II Sandero II

Сейчас, когда у большинства не просто телефоны, а смартфоны, - блю-туз адаптер + программа Торкью выйдет проще и не дороже датчика температуры + тянуть провода.
P.S. хотя, я себе поставил на кожух рулевой колонки китайскую штуковину: термометр + влажность воздуха.
А можно было поставить двух зонный термометр, его внешний датчик засунуть куда-нибудь к головке блока и перед глазами всегда будет температура двигателя.

Logan 1.4 2006 - был, Logan 2013 1.5 dci - есть
  0

42

Re: Датчик наружной температуры Logan II Sandero II

viktor0544, но наружной температуры не будет, в любом случае, без датчика

В игноре Дядя Федор, апрох+алекс.церв
  0

43

Re: Датчик наружной температуры Logan II Sandero II

Георгич пишет:

наружной температуры не будет, в любом случае, без датчика

Температуру воздуха за бортом у меня показывает с завода (естественно датчик стоит), но речь, кажется, о температуре двигителя.

Logan 1.4 2006 - был, Logan 2013 1.5 dci - есть
  0

44

Re: Датчик наружной температуры Logan II Sandero II

viktor0544 пишет:

Температуру воздуха за бортом у меня показывает с завода (естественно датчик стоит)

Вау  rock  Logan 2013 1.5 dci рулит!

Just in Time
  0

45

Re: Датчик наружной температуры Logan II Sandero II

Serega® пишет:
viktor0544 пишет:

Температуру воздуха за бортом у меня показывает с завода (естественно датчик стоит)

Вау  rock  Logan 2013 1.5 dci рулит!

Нифига. в моем этого датчика нет

В игноре Дядя Федор, апрох+алекс.церв
  0

46

Re: Датчик наружной температуры Logan II Sandero II

он у всех экспресион

  0

47

Re: Датчик наружной температуры Logan II Sandero II

Себе сделал указатель температуры двигателя,воздуха в салон,вольтметр.Фото не получаетса выложить.

Renault Sandero  1.5 dCi
  0

48

Re: Датчик наружной температуры Logan II Sandero II

кидай на почту я выложу urabus87@yandex.ua

  0

49

Re: Датчик наружной температуры Logan II Sandero II

1

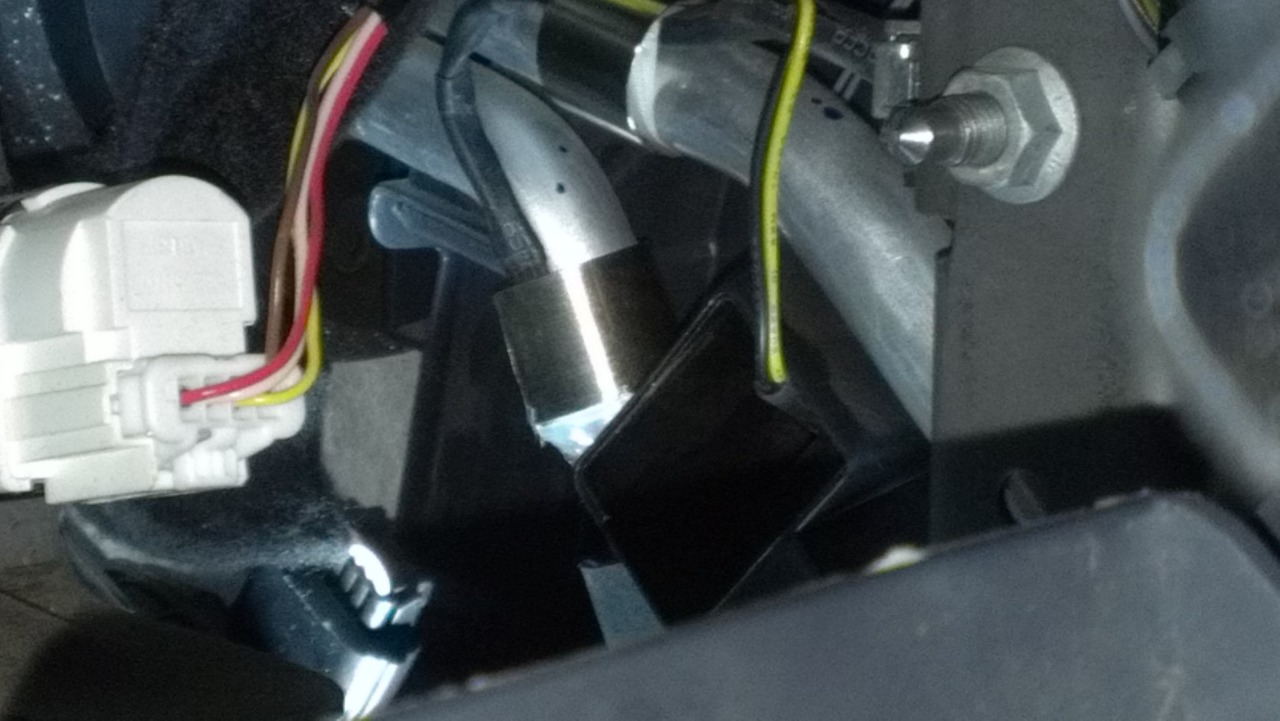

http://www.logan.in.ua/upload/iblock/793/imag0250.jpg
2

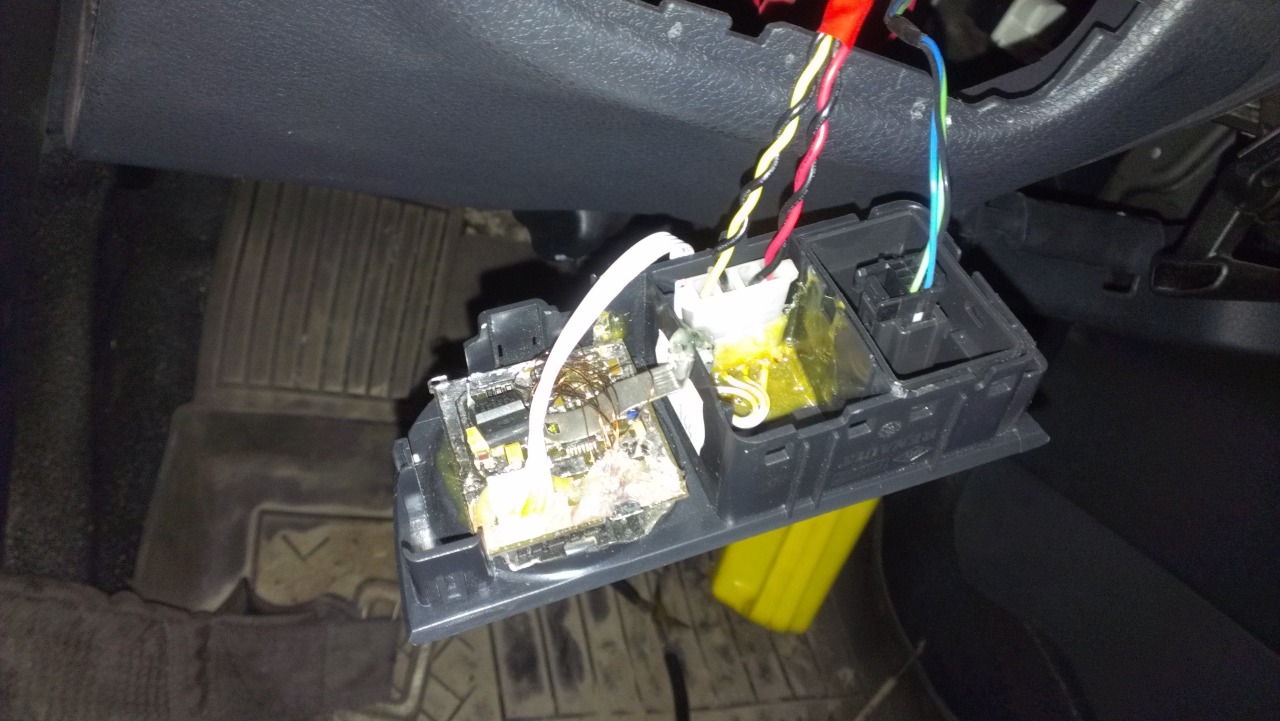

http://www.logan.in.ua/upload/iblock/cbe/imag0251.jpg
3
http://www.logan.in.ua/upload/iblock/a3f/imag0252.jpg

  0
Спасибо сказали: Хохол1

50

Re: Датчик наружной температуры Logan II Sandero II

нашел вот такой в загашниках:
https://lh4.googleusercontent.com/-BjoAFyv7llQ/VR6x2u_lNCI/AAAAAAAAK44/FleG0NPhKhE/w1358-h764-no/IMG_20150403_182923.jpg

Вроде Димка флеш когда-то дарил. код 277200003r. после Пасхи буду пробовать ставить на логан2 для тестов.

Renault Kangoo II 2013 K9K 90
Renault Clio III 2007 K4M801 DP0 110
